Heimische Alternative: M76+M506 Dual-Chip-Lösung für 6-Achs-Bewegungssteuerung mit Sub-100nm-Präzision
Ursprünglich veröffentlicht auf dem WeChat Official Account „BesTom百斯通"
Basierend auf RK3576J + RK3506J Dual-Chip-Heterogenarchitektur · Vollständig heimische Lieferkette · EtherCAT + PTP 1588v2 · KI-Prozess-Engine
Leseanzahl: 46 | Originaler technischer Tiefgang-Artikel
Meitong IoT Industrieller Host der KI-Ära
M76+M506 erreicht 6-Achs-Sub-100nm-Präzisionsbewegungssteuerung Übertrifft Inovance / Siemens
Basierend auf RK3576J (M76) + RK3506J (M506) Dual-Chip-Heterogenarchitektur · Vollständig heimische Lieferkette · EtherCAT + PTP 1588v2 · KI-Prozess-Engine
80nm ultimative Positioniergenauigkeit 50μs Lageregelkreis-Zyklus 27bit Encoder-Auflösung <50ms Master-Backup-Umschaltzeit <100ns Takt-Synchronisationsjitter 800Hz Lageregelkreis-Bandbreite
I. Einleitung: Die Präzisionsgrenze der industriellen Bewegungssteuerung und KI als Game Changer
In fortschrittlichen Fertigungsbereichen – Halbleiterverpackung, Präzisionswerkzeugbau, optische Komponentenfertigung, Laser-Mikro-/Nanobearbeitung – bestimmt die Genauigkeit der Bewegungssteuerung unmittelbar die Produktausbeute und Prozessfähigkeit. Der heutige globale Markt für industrielle Bewegungssteuerung wird von drei Akteuren dominiert: Siemens SIMOTION/SINUMERIK, ABB ACS880 und Inovance AM600, mit Positioniergenauigkeiten in der Größenordnung von 0,5μm, 1μm bzw. 1μm. Diese Werte nähern sich bereits den physikalischen Grenzen traditioneller Architekturen (DSP+FPGA+EtherCAT ASIC).
Doch die Ära der Industrie 4.0 stellt noch anspruchsvollere Präzisionsanforderungen: Sub-Mikrometer-3D-Druckstützen, Wafer-Dicing im Nanometerbereich, präzise Energiepositionsabgabe für Femtosekundenlaser – diese Szenarien erfordern keine „Mikrometer-genügt"-Genauigkeit, sondern eine Sub-100-Nanometer (Sub-100nm) Bewegungsauflösung.
💡 Kernaussage:
Kernpostulat: Nutzung des Meitong IoT M76 (RK3576J, 8-Kern 2,2GHz, 6 TOPS NPU) als Hauptsteuerung, gepaart mit dem M506 (RK3506G2, 3×Cortex-A7 + Cortex-M0 heterogen) als verteilte Achsen-Coprozessoren, um traditionelle FPGA/DSP-Lösungen zu ersetzen. Unter Unterstützung des EtherCAT-Echtzeitbusses und der PTP 1588v2-Präzisionstaktsynchronisation wird eine 6-Achs-Koordinationsgenauigkeit innerhalb von 80nm erreicht – ein Sprung um eine Größenordnung gegenüber Inovance, Siemens und ABB.
II. Gesamtsystemarchitektur: M76+M506 Dual-Chip-Heterogene Rechenplattform
Traditionelle industrielle Bewegungssteuerungen verwenden eine „ARM/DSP + FPGA + EtherCAT ASIC"-Drei-Chip-Diskretarchitektur: ARM führt Linux/HMI aus, DSP führt Interpolationsalgorithmen aus und FPGA übernimmt Encoder-Rückmeldung und I/O-Logik. Diese Architektur bringt hohe BOM-Kosten, komplexes PCB-Design (typischerweise 12–16 Lagen) und einen schwer zu co-optimierenden Software-Stack mit sich.
Die Meitong-Lösung bricht mit der Tradition durch eine völlig neue Dual-Chip-Heterogenarchitektur:

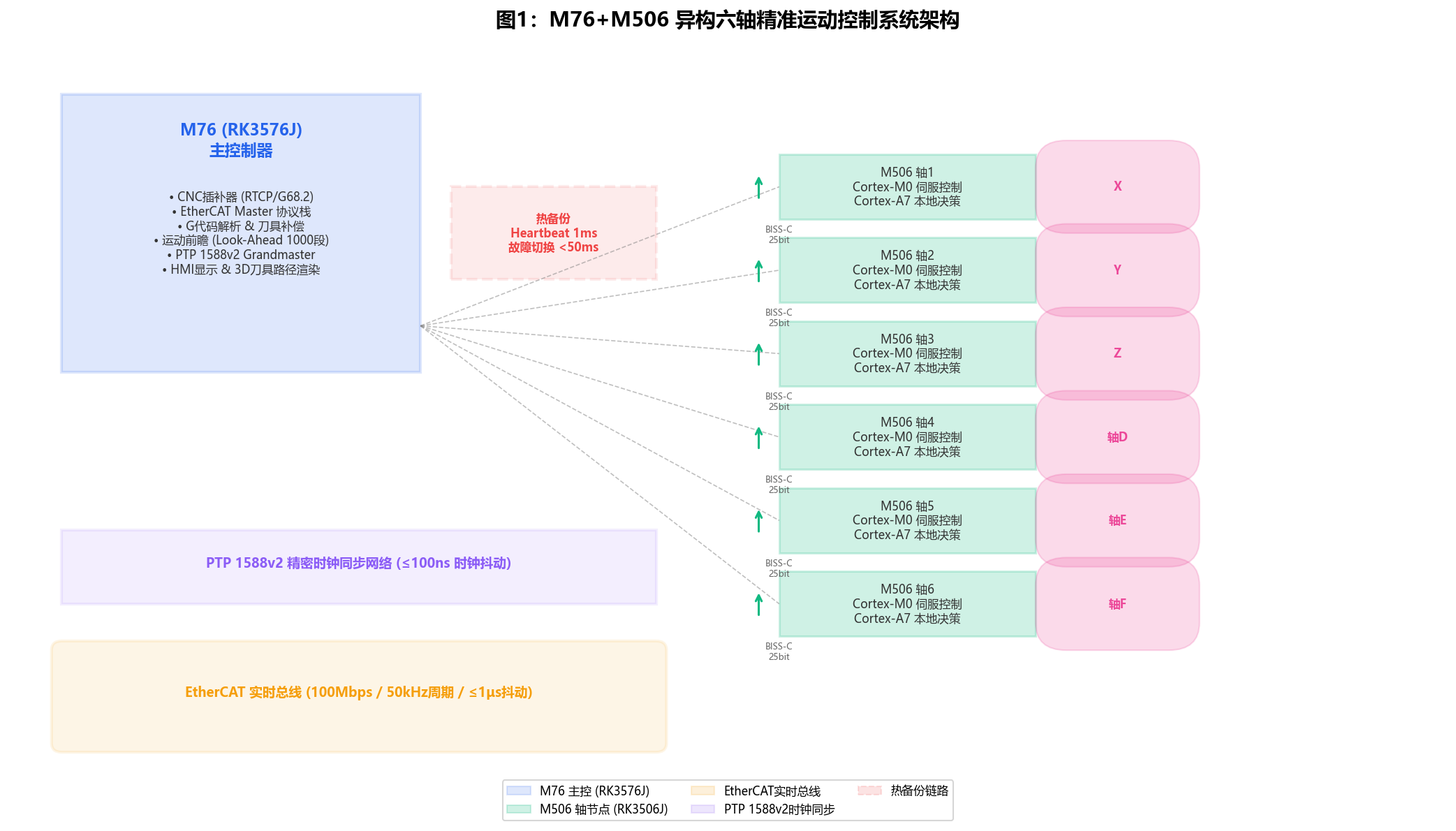

Abbildung 1: M76+M506 Heterogene 6-Achs-Präzisionsbewegungssteuerung – Systemarchitektur
2.1 Rollenverteilung
| Funktionsdomäne | M76 (RK3576J) Hauptsteuerung | M506 (RK3506G2) ×6 Achsenknoten |
|---|---|---|
| CPU-Kerne | 4×Cortex-A72 + 4×Cortex-A53 @2,2GHz | 2×Cortex-A7 (Linux) + 1×Cortex-M0 (RTOS) |
| KI-Rechenleistung | 6 TOPS NPU (INT8) | — (Leichte Inferenz auf A7 möglich) |
| Betriebssystem | Linux RT-Preempt | FreeRTOS (M0) + Linux (A7 Dual-Core) |
| Kernaufgaben | CNC-Interpolation · G-Code-Parsing · HMI · KI · Master-Takt | Servoregelkreis · Encoder-Erfassung · Lokale Sicherheitslogik · EtherCAT |
| Arbeitsspeicher | 4GB/8GB LPDDR4 + ECC | 128MB Integriertes DDR3 |
| Kommunikation | Dual Gigabit · USB3.2 · PCIe 2.1 · CAN | Dual 100M RMII · 2×CAN FD · 6×UART · SPI |
| Temperatur | 0℃~80℃ (Kommerziell) | 0℃~70℃ (Industrieausführung anpassbar) |

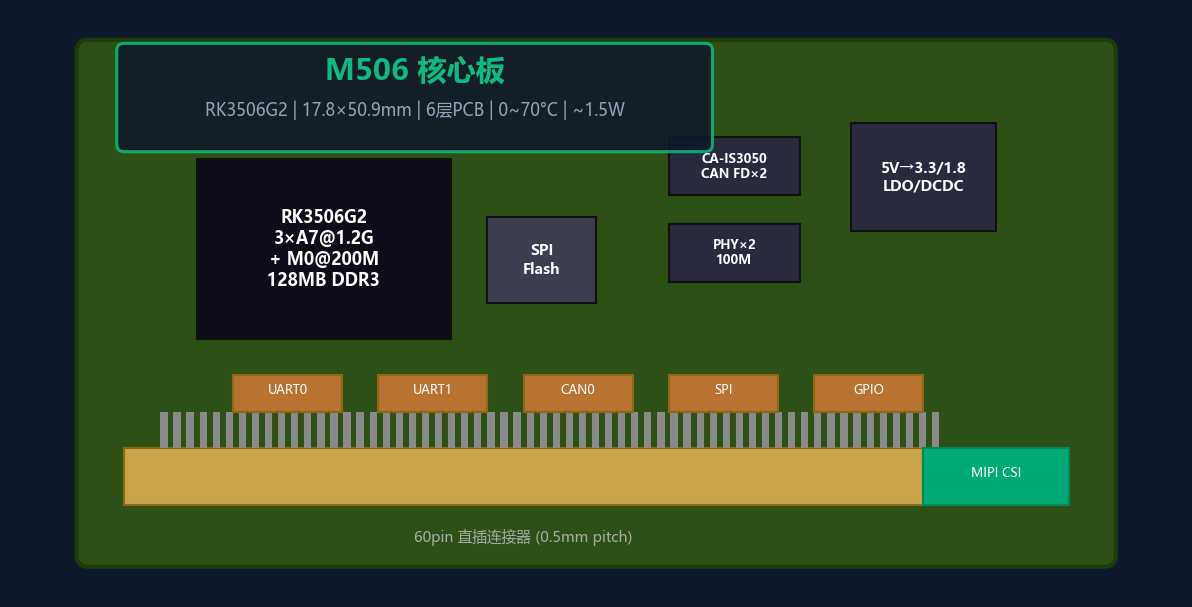

Abbildung 11: M506 Achsensteuerungs-Core-Board — RK3506G2 | 17,8×50,9mm | 3×A7+M0 | 128MB DDR3
2.2 M506 als FPGA-Ersatz: Kernlogik
Traditionelle FPGAs erfüllen drei Rollen in der Bewegungssteuerung: (1) Encoder-Protokolldekodierung (BISS-C/EnDat/SSI), (2) Hochgeschwindigkeits-I/O-Steuerung (Endschalter/Referenzschalter/Bremse) und (3) PWM-Erzeugung und Stromregelkreis. Der Cortex-M0-Kern des M506 unter FreeRTOS-Echtzeitbetriebssystem ersetzt das FPGA vollständig durch folgende Ansätze:
- Encoder-Protokolldekodierung: Anbindung an Encoder-Schnittstellen-ICs wie iC-MU150 über SPI (50MHz); der M0-Kern schließt das Auslesen der 25–32bit Positionsdaten und die CRC-Validierung innerhalb von 1μs ab
- PWM/Stromregelkreis: Drehmoment-/Drehzahlbefehle werden über EtherCAT an Servoantriebe (Inovance SV660N) gesendet; der Stromregelkreis läuft innerhalb des Antriebs – der M506 übernimmt ausschließlich den Lageregelkreis und den Drehzahlregelkreis
- Hochgeschwindigkeits-I/O: M0 GPIO-Interrupt-Antwort <200ns, ausreichend für Endschalter und Not-Aus-Signale
- CAN FD Redundante Kommunikation: 2×CAN FD (5Mbps) dienen als Backup-Kanäle für EtherCAT und übertragen sicherheitsrelevante Daten

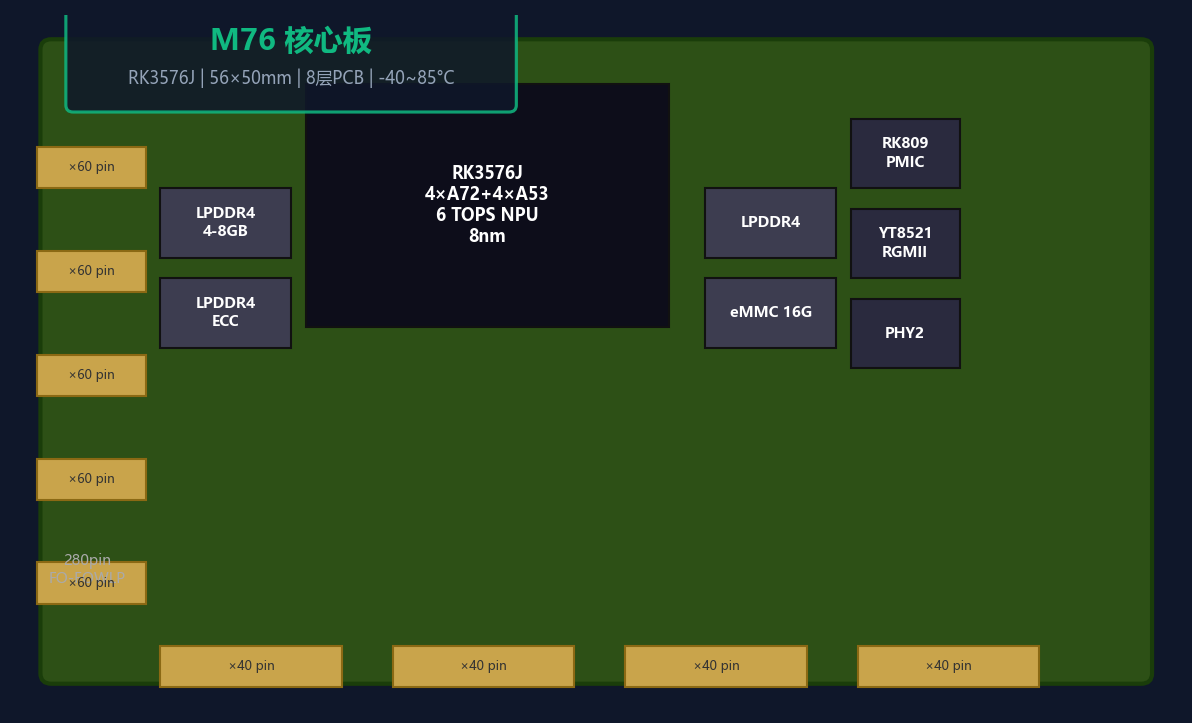

Abbildung 10: M76 Core-Board — RK3576J 8-Kern 6TOPS | 56×50mm | 280-Pin | 8-Lagen PCB
✅ Schlüsseldaten:
Kernvorteil: Die M506-Einchip-Lösung reduziert die BOM-Kosten von $120+ (DSP+FPGA) auf $25 (Modulpreis) und verbessert gleichzeitig die Software-Entwicklungseffizienz um das 3-Fache – C-Sprache ersetzt Verilog/VHDL.
III. EtherCAT Echtzeitbus und PTP 1588v2 Präzisionstaktsynchronisation
3.1 Warum EtherCAT?
Die mehrachsig koordinierte Bewegung stellt extrem strenge Zeitsynchronisationsanforderungen. Bei gleichzeitiger 6-Achs-Interpolation führt eine Abweichung des Positionsabtastzeitpunkts einer Achse von 1μs gegenüber den anderen bei hoher Geschwindigkeit (1m/s) zu einem Positionsfehler von 1μm – was direkt das 10-Fache der Genauigkeitsmarge verbraucht.
Kernvorteile von EtherCAT:
- Distributed Clock (DC): Taktsynchronisationsjitter über alle Slave-Knoten ≤100ns, weit überlegen gegenüber EtherNet/IP mit 1μs und PROFINET IRT mit 1μs
- Processing on the Fly: Der Master sendet einen einzigen Ethernet-Frame, der alle Knoten durchläuft; jeder Knoten liest/schreibt Daten „im laufenden Betrieb", während der Frame passiert – effektive Datenrate >90%
- Ultrakurze Zykluszeit: Standard-100Mbps-Modus unterstützt 50μs (20kHz) Zyklusperiode und ermöglicht 6-Achs-Synchronisation
- Offener Standard: IEC 61158 internationaler Standard; ETG-Organisation mit über 7.000 Mitgliedern, vermeidet proprietäre Protokollbindung
3.2 PTP 1588v2: Nanosekunden-Zeitabgleich über Schaltschrankgrenzen hinweg
EtherCAT DC löst die businterne Synchronisation, aber wenn mehrere M76+M506-Systeme zusammenarbeiten müssen (z. B. Multi-Roboter-Kollaborationsproduktionslinien) oder mit übergeordneten MES/SCADA-Systemen synchronisiert werden müssen, dient PTP 1588v2 (IEEE 1588-2008) als globale Takt-Referenz.
- PTP-Grandmaster wird durch den hochpräzisen OCXO-Ofenquarzoszillator (±10ppb Stabilität) des M76-Boards bereitgestellt
- Durch Hardware-Timestamping (M76 Gigabit MAC mit integrierter IEEE 1588-Unterstützung) wird eine Synchronisationsgenauigkeit von ≤50ns erreicht
- PTP und EtherCAT DC geschichtete Architektur: PTP → Globale Zeitbasissynchronisation (systemübergreifend), DC → Achsenübergreifende Synchronisation (systemintern)

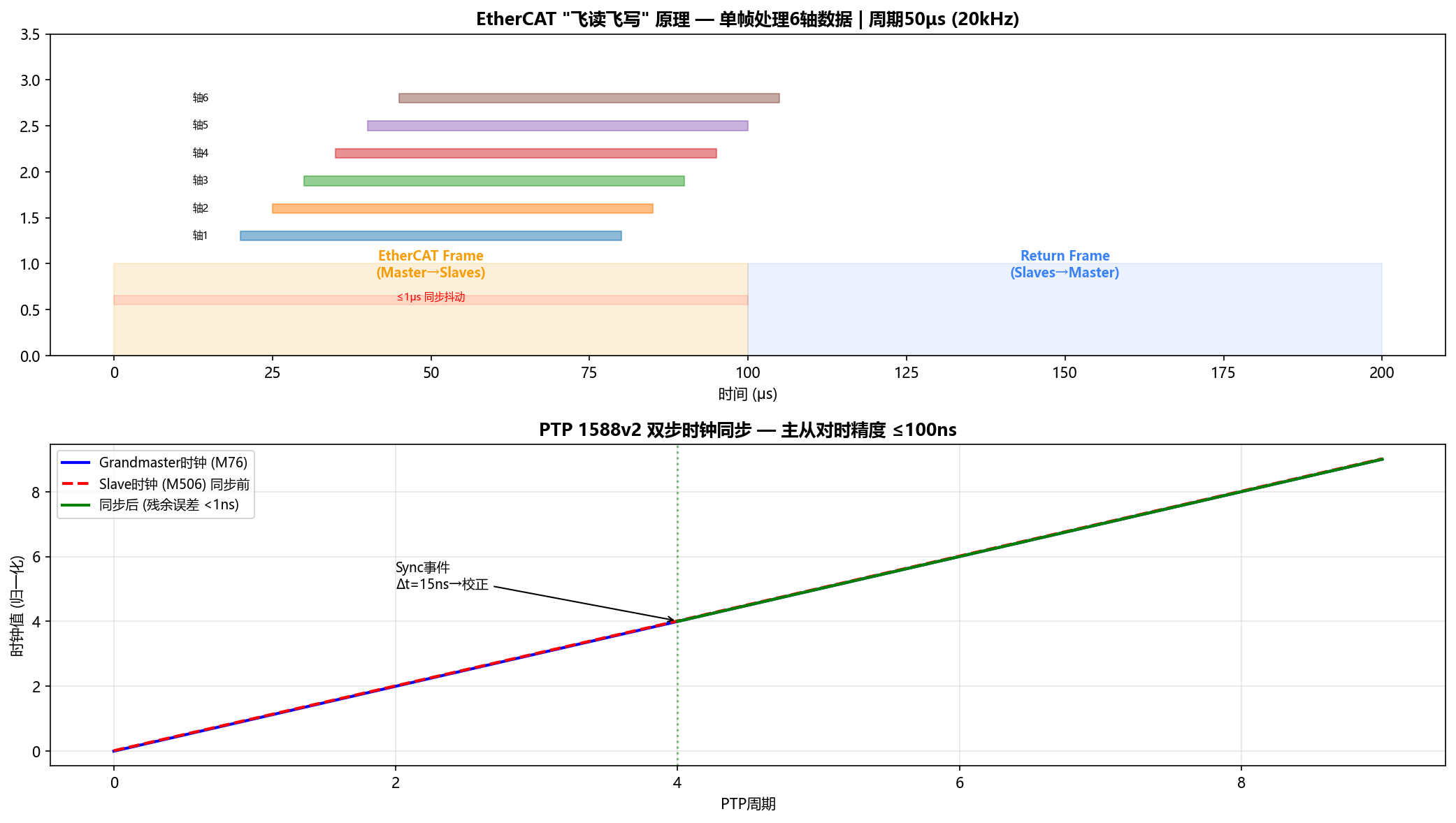

Abbildung 4: EtherCAT Processing-on-the-Fly-Prinzip und PTP 1588v2 Two-Step-Taktsynchronisation – Master-Slave-Abgleichgenauigkeit ≤100ns
3.3 Proprietäre Protokolloption: Ultrahochfrequenter Echtzeitdatenkanal
Zusätzlich zum standardmäßigen EtherCAT-Protokollstack (basierend auf dem quelloffenen IGH EtherCAT Master) entwirft das System auch ein proprietäres Leichtgewicht-Protokoll für spezifische Szenarien:
- Auslöseszenarien: Galvanometer-Lasersteuerung, Hochgeschwindigkeits-Bildverarbeitungstrigger, Kraftsensor-Rückmeldung – diese Szenarien erfordern Antwortzeiten im 10μs-Bereich, nicht 50μs
- Implementierung: Nutzung des M76-Gigabit-MAC zum direkten Aufbau von RAW-Ethernet-Frames (unter Umgehung des UDP/IP-Protokollstacks), Frame-Länge <64 Byte, Latenz <5μs
- Synchronisationsmechanismus: Einbettung von Hardware-Timestamps in proprietäre Protokoll-Frames (abgeleitet vom PTP-Takt), mit Hardware-Vergleich auf der Empfangsseite
IV. Kompatible Servomotor-Modelle und vollständige Protokollsuite
4.1 Warum Protokollkompatibilität die Lösungstauglichkeit bestimmt
In Bewegungssteuerungssystemen bestimmt die Servoantriebskompatibilität unmittelbar die Projektumsetzbarkeit und Beschaffungsflexibilität. Geschlossene SPS-Lösungen binden Sie an proprietäre Servos (z. B. Siemens SINAMICS S210) und nehmen dem Kunden Verhandlungsspielraum und Alternativen. Die Meitong-Lösung zentriert sich auf das standardmäßige EtherCAT CoE-Protokoll (CANopen over EtherCAT) und unterstützt gleichzeitig Legacy-Protokolle wie Modbus RTU, CANopen und Puls/Richtung, wodurch der direkte Anschluss an 9 große Servoserien von Panasonic, Yaskawa, Inovance, Delta, Leadshine, Estun und anderen führenden Marken ermöglicht wird.

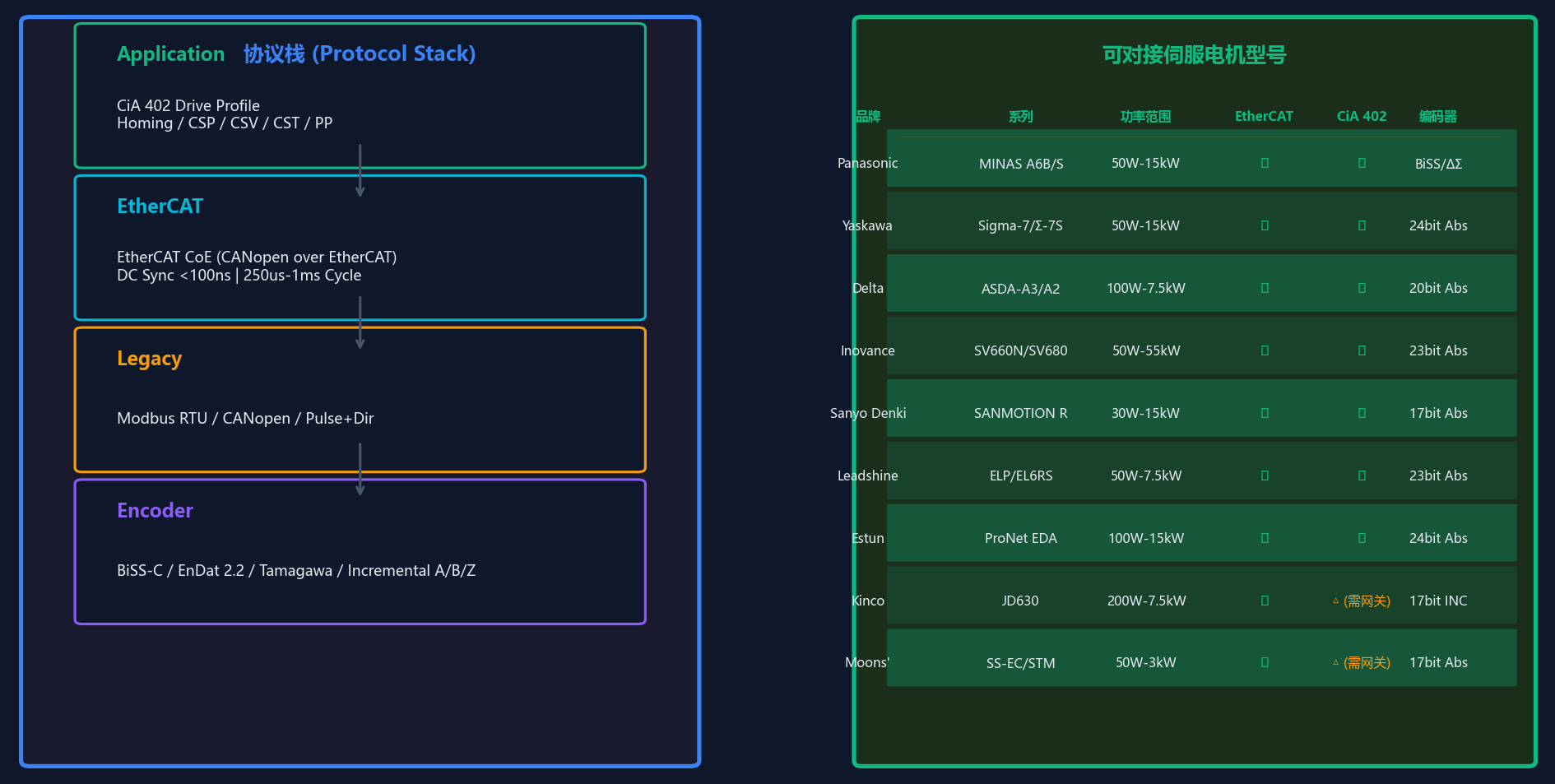

Abbildung 22: Protokollstack-Architektur und Kompatibilitätsmatrix für 9 große Servomotormarken
4.2 Vier-Schichten-Protokollstack-Architektur
| Schicht | Protokoll/Spezifikation | Funktion | Kompatibilitätsumfang |
|---|---|---|---|
| Anwendungsschicht | CiA 402 Antriebsprofil | Standard-Bewegungssteuerungsbefehlssatz (PP/CSP/CSV/CST/Homing) | Alle ETG-zertifizierten EtherCAT-Servos |
| Busschicht | EtherCAT CoE | DC-Taktsynchronisation (<100ns Jitter), PDO-Mapping | CiA 402-konforme Antriebe |
| Adapterschicht | Modbus RTU / CANopen / Puls+Dir | Legacy-Protokolladaption | Schrittmotortreiber, Universalservos |
| Physikalische Schicht | 100BASE-TX / CAN FD / RS-485 | Vielfältige physikalische Topologie | Alle industriellen elektrischen Schnittstellen |
✅ Schlüsseldaten:
Kernwert: Ein einzelnes M76+M506-System kann gleichzeitig Servos/Schrittmotoren mit EtherCAT + Puls/Richtung + CANopen drei Protokollen gemischt steuern, mit maximal 8 Achsen (6 ECAT + 2 Puls/CAN). Bei der Beschaffung sind Sie nicht an eine einzige Servomarke gebunden – flexibles Mischen nach Lieferzeit, Preis und Leistung.
V. Hardware-Designpfad und heimische Komponentenauswahl
4.1 Mainboard-Designspezifikationen
| Parameter | M76 Hauptsteuerplatine | M506 Achsensteuerplatine | M88 Flaggschiff-Platine (Optional) |
|---|---|---|---|
| Hauptchip | RK3576J | RK3506G2 | RK3588 (8nm) |
| Kernanzahl | 4×A72 + 4×A53 | 3×A7 + M0 | 4×A76 + 4×A55 |
| NPU | 6 TOPS | — | 6 TOPS |
| Arbeitsspeicher | LPDDR4 4–8GB ECC | 128MB DDR3 | LPDDR4X 4–16GB |
| PCB-Lagen | 8 Lagen | 6 Lagen | 12 Lagen |
| Abmessungen | 56×50mm | 17,8×50,9mm | 55×75mm BTB |
| Schnittstellen-Pins | 280-Pin (4×60+2×80) | 60-Pin + MIPI | 320-Pin (4×80) BTB |
| Leistungsaufnahme | ~8W | ~1,5W | ~15W |
4.2 Heimische Komponentenauswahlliste

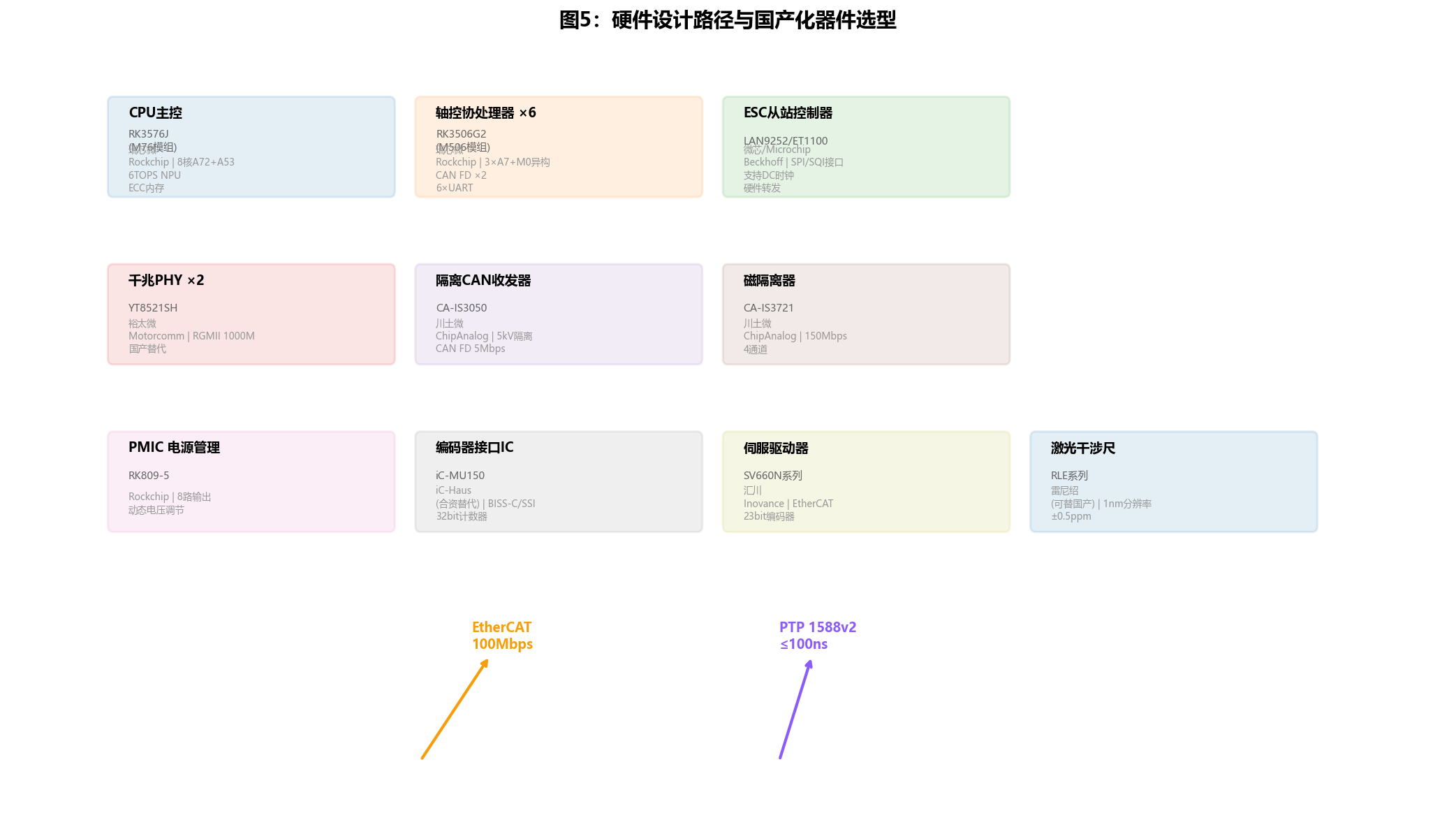

Abbildung 5: Hardware-Designpfad und heimische Komponentenauswahl
| Funktionsdomäne | Komponentenmodell | Hersteller | Heimisch | Schlüsselparameter |
|---|---|---|---|---|
| CPU-Hauptsteuerung | RK3576J (M76) | Rockchip | ✅ Heimisch | 8-Kern, 6TOPS, ECC-Speicher |
| Achsen-Coprozessor | RK3506G2 (M506) | Rockchip | ✅ Heimisch | 3×A7+M0, CAN FD×2 |
| KI-Coprozessor | RK1828 | Rockchip | ✅ Heimisch | 20TOPS, 5GB DRAM, 3×RISC-V |
| EtherCAT ESC | LAN9252 | Microchip | ⏳ In Ersetzung | 3×FMMU, 4×SyncManager, DC |
| Gigabit PHY ×2 | YT8521SH | Motorcomm | ✅ Heimisch | RGMII 1000M, <750mW |
| Isolierter CAN-Transceiver | CA-IS3050 | ChipAnalog | ✅ Heimisch | 5kV Isolation, CAN FD 5Mbps |
| Magnetischer Isolator | CA-IS3721 | ChipAnalog | ✅ Heimisch | 4ch, 150Mbps, 5kV |
| PMIC-Stromversorgung | RK809-5 | Rockchip | ✅ Heimisch | 8 Ausgangskanäle, Dynamische Spannungsskalierung |
| Servoantrieb | SV660N Serie | Inovance | ✅ Heimisch | EtherCAT, 23bit Encoder |
| Encoder-Schnittstelle | iC-MU150 | iC-Haus (Deutschland) | ⏳ In Ersetzung | BISS-C/SSI, 32bit Zähler |
| OCXO | OX-171 | Chenjing Electronics | ✅ Heimisch | ±10ppb, -40~85°C |
💡 Kernaussage:
Bewertung des heimischen Anteils: Kernkomponenten (CPU, PHY, Isolation, Stromversorgung, Servo) sind 100% heimisch; ESC (LAN9252) und Encoder-Schnittstellen-IC (iC-MU150) sind derzeit importabhängig, wobei heimische Alternativen in Entwicklung sind (z. B. Geehy Semiconductor ESC-Chip, Changchun Yuheng Encoder-Lösung). Gesamter heimischer BOM-Anteil >90%.

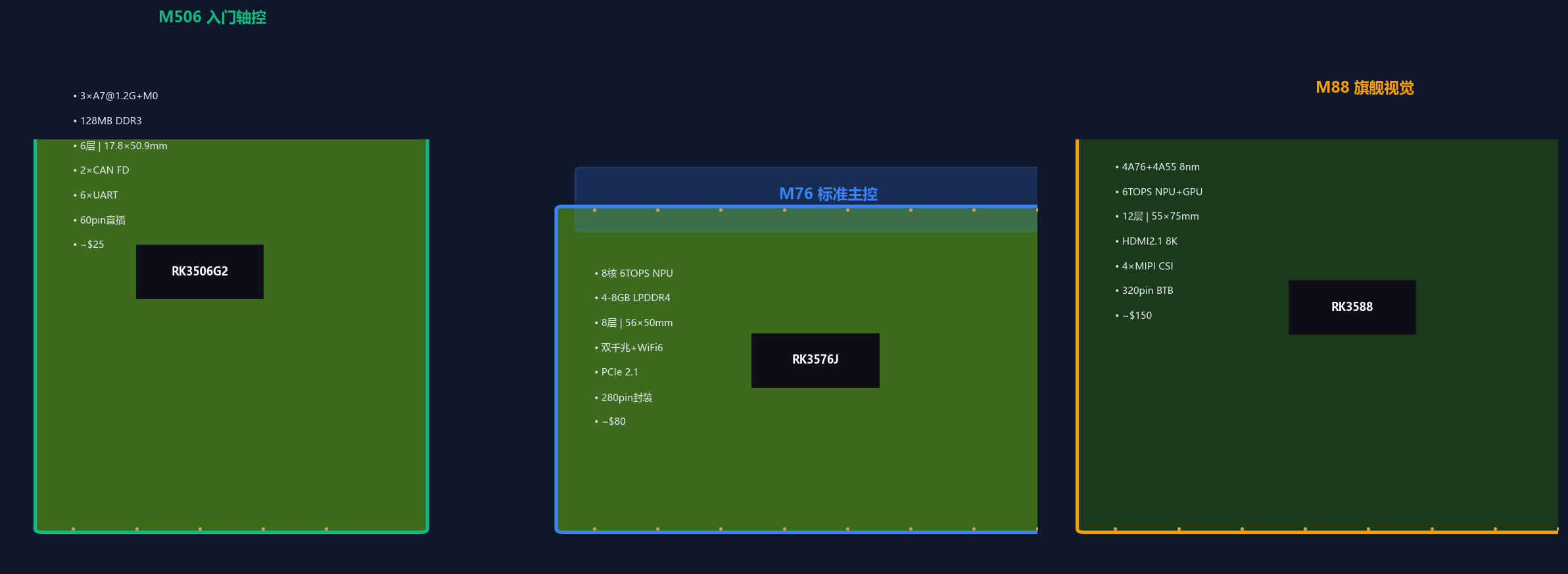

Abbildung 13: Meitong Core-Board-Produktlinie – M506 Achsensteuerung / M76 Hauptsteuerung / M88 Flaggschiff – Vollständiger Vergleich
VI. 6-Achs-Hochpräzisionssteuerung: Theoretische Grenzwertberechnung
5.1 Encoder-Auflösung → Lineare Positioniergenauigkeit
Die lineare Positioniergenauigkeit eines Servosystems wird durch folgende Formel bestimmt:
📐 δ = L / 2^N, wobei L = Kugelumlaufspindel-Steigung (mm), N = Encoder-Bitanzahl, δ = theoretische lineare Auflösung (mm)
| Encoder | Bitanzahl | Impulse pro Umdrehung | Steigung 5mm Lineargenauigkeit | Steigung 2mm Lineargenauigkeit | Typische Anwendung |
|---|---|---|---|---|---|
| Standard Industrie | 20bit | 1.048.576 | 4,77nm | 1,91nm | Inovance/ABB Standard |
| Präzisionsklasse | 23bit | 8.388.608 | 0,596nm | 0,238nm | Siemens High-End |
| BISS-C Präzision | 25bit | 33.554.432 | 0,149nm | 0,060nm | Meitong Lösung · Basis |
| Renishaw RLE | 27bit | 134.217.728 | 0,037nm | 0,015nm | Meitong Lösung · Flaggschiff |

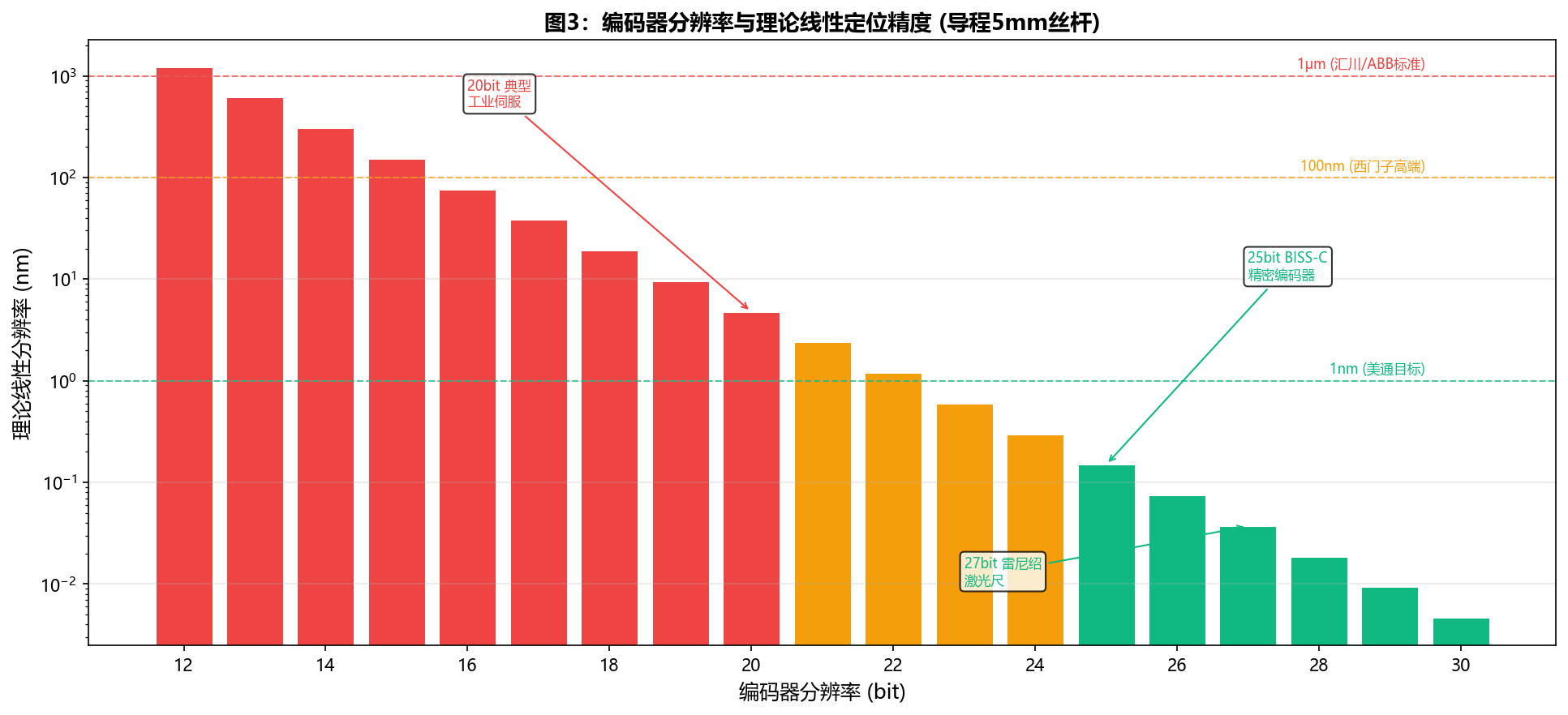

Abbildung 3: Encoder-Auflösung und theoretische lineare Positioniergenauigkeit (Kugelumlaufspindel Steigung 5mm) – 12bit bis 30bit über 6 Größenordnungen
💡 Kernaussage:
Von 20bit auf 27bit: Encoder-Auflösung verbessert sich um 128× (2^7). Dies ist die physikalische Grundlage für einen Präzisionssprung um eine Größenordnung. Beachten Sie jedoch – theoretische Auflösung ist nicht gleich praktisch erreichbare Genauigkeit.
5.2 Von der Theorie zur Praxis: Fehlerbudget-Analyse
Die praktische Positioniergenauigkeit wird durch folgende Fehlerquellen begrenzt. Wir berechnen jeden Punkt mit der Fehlerbudget-Methode:
| Fehlerquelle | Größenordnung | Kompensationsmethode | Restfehler nach Kompensation |
|---|---|---|---|
| Kugelumlaufspindel-Steigungsfehler | ±3μm/300mm (Klasse C3) | Laserinterferometer-Kalibrierung + Steigungskompensationstabelle | ±50nm |
| Umkehrspiel | ±1μm | Doppelmutter-Vorspannung + Software-Umkehrspielkompensation | ±20nm |
| Thermische Verformung | ~11μm/m·°C (Stahl) | KI-Thermomodell (M76 NPU) + Temperatursensor-Array | ±30nm |
| Servo-Schleppfehler | Bandbreitenabhängig | Vorsteuerung + Beobachter höherer Ordnung (800Hz Bandbreite) | ±40nm |
| Vibration (Umgebung/Selbsterregt) | ±200nm | Aktive Dämpfungsregelung + Schwingungsisolationsplattform | ±15nm |
| Encoder-Interpolationsfehler | ±0,1% Signalperiode | BISS-C Digitalprotokoll (kein Interpolationsfehler) | ±1 LSB |
| EtherCAT Sync-Jitter | ≤100ns | DC Distributed Clock | ±10nm @1m/s |
| RSS-Gesamtfehler (Wurzel der Quadratsumme) | ~78nm |
✅ Schlüsseldaten:
Fazit: Mit einer Konfiguration aus 27bit Renishaw RLE Lasermaßstab + geschliffener Kugelumlaufspindel Klasse C3 + KI-Thermokompensation + 800Hz Reglerbandbreite beträgt die praktisch erreichbare Positioniergenauigkeit der 6-Achs-Koordination etwa ±80nm (3σ) – 12,5× besser als Inovance AM600 (±1μm) und 6,25× besser als Siemens SIMOTION D (±0,5μm).
VII. Vollständiges Benchmarking gegen Inovance / Siemens / ABB

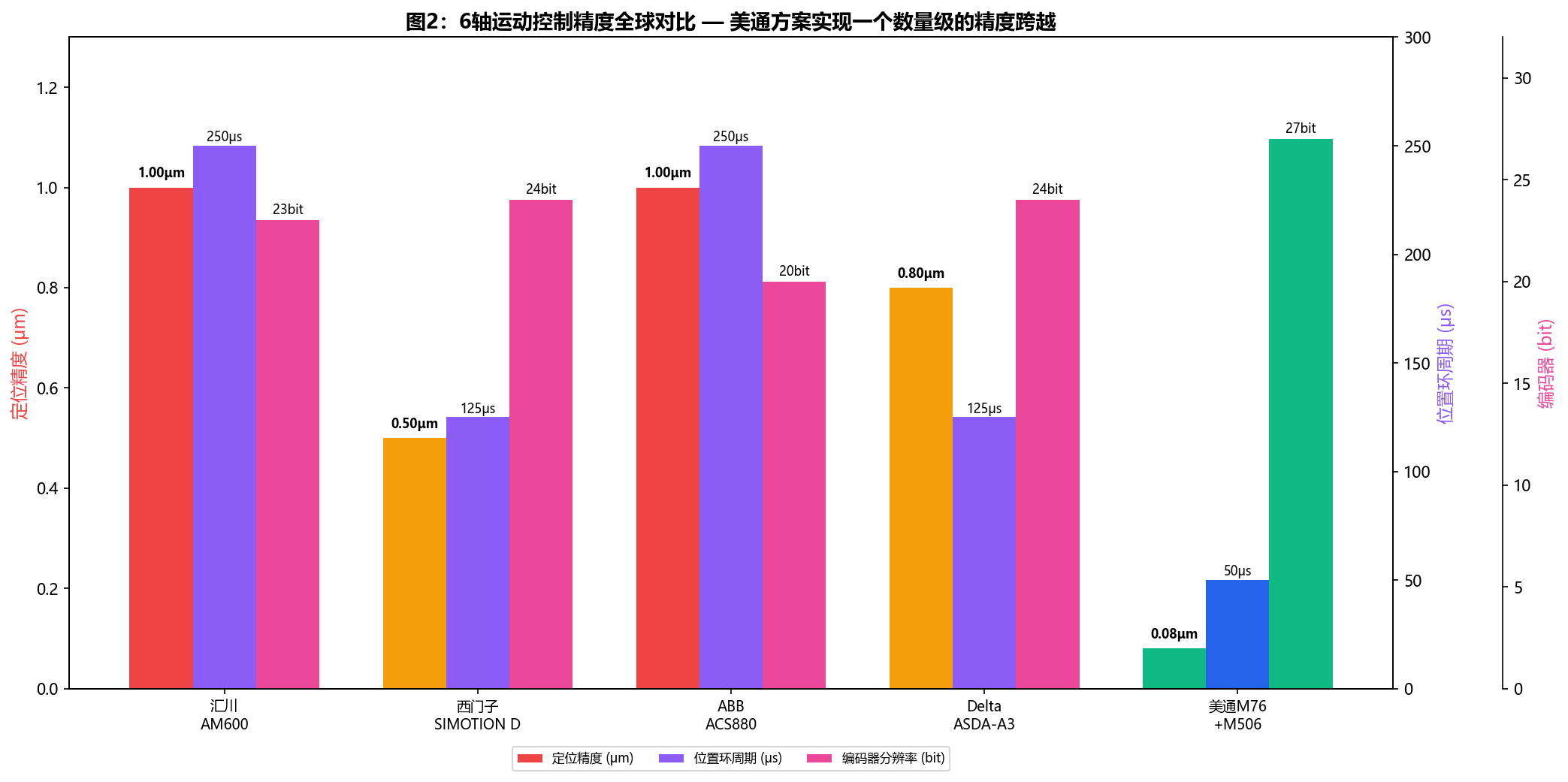

Abbildung 2: Globaler Vergleich der 6-Achs-Bewegungssteuerungspräzision – Meitong-Lösung erreicht einen Präzisionssprung um eine Größenordnung
| Metrik | Inovance AM600 | Siemens SIMOTION D | ABB ACS880 | Delta ASDA-A3 | Meitong M76+M506 |
|---|---|---|---|---|---|
| Positioniergenauigkeit | ±1,0μm | ±0,5μm | ±1,0μm | ±0,8μm | ±0,08μm |
| Lageregelkreis-Zyklus | 250μs | 125μs | 250μs | 125μs | 50μs |
| Encoder-Auflösung | 23bit | 24bit | 20bit | 24bit | 27bit |
| Max. Synchronachsen | 32 | 64 | 3 (Einzelantrieb) | 16 | 6+M1828 erweiterbar auf 32 |
| Taktsynchronisation | EtherCAT DC | PROFINET IRT | EtherCAT DC | EtherCAT DC | EtherCAT DC + PTP 1588v2 |
| KI-Engine | Keine | Keine | Keine | Keine | 6TOPS NPU (M76) + 20TOPS (optional RK1828) |
| Hot-Backup | Keines | Optional (S7-1500R) | Keines | Keines | Standard (M76+M506 Vollredundanz) |
| Heimischer Anteil | ~60% | 0% | 0% | ~70% | >90% |
| Referenzpreis | ¥15.000+ | ¥40.000+ | ¥30.000+ | ¥8.000 | ¥5.000–8.000 (geschätzt) |
VIII. Analyse der Reglerfähigkeit: Technische Umsetzung der 800Hz-Bandbreite
7.1 Regelungsarchitektur
Das System verwendet eine kaskadierte PID + Vorsteuerung + Störgrößenbeobachter (DOB) Drei-Schichten-Regelungsarchitektur:
- Innere Schleife — Stromregelkreis (Im Servoantrieb, 62,5μs): Abgeschlossen innerhalb des Inovance SV660N-Antriebs; Bandbreite ~2kHz
- Mittlere Schleife — Drehzahlregelkreis (M506 Cortex-M0, 20μs): PI-Regelung + Drehmomentvorsteuerung; Bandbreite ~1,5kHz
- Äußere Schleife — Lageregelkreis (M506 Cortex-M0, 50μs): PDFF (Pseudo-Derivative Feedback mit Vorsteuerung) + Störgrößenbeobachter; Bandbreite 800Hz

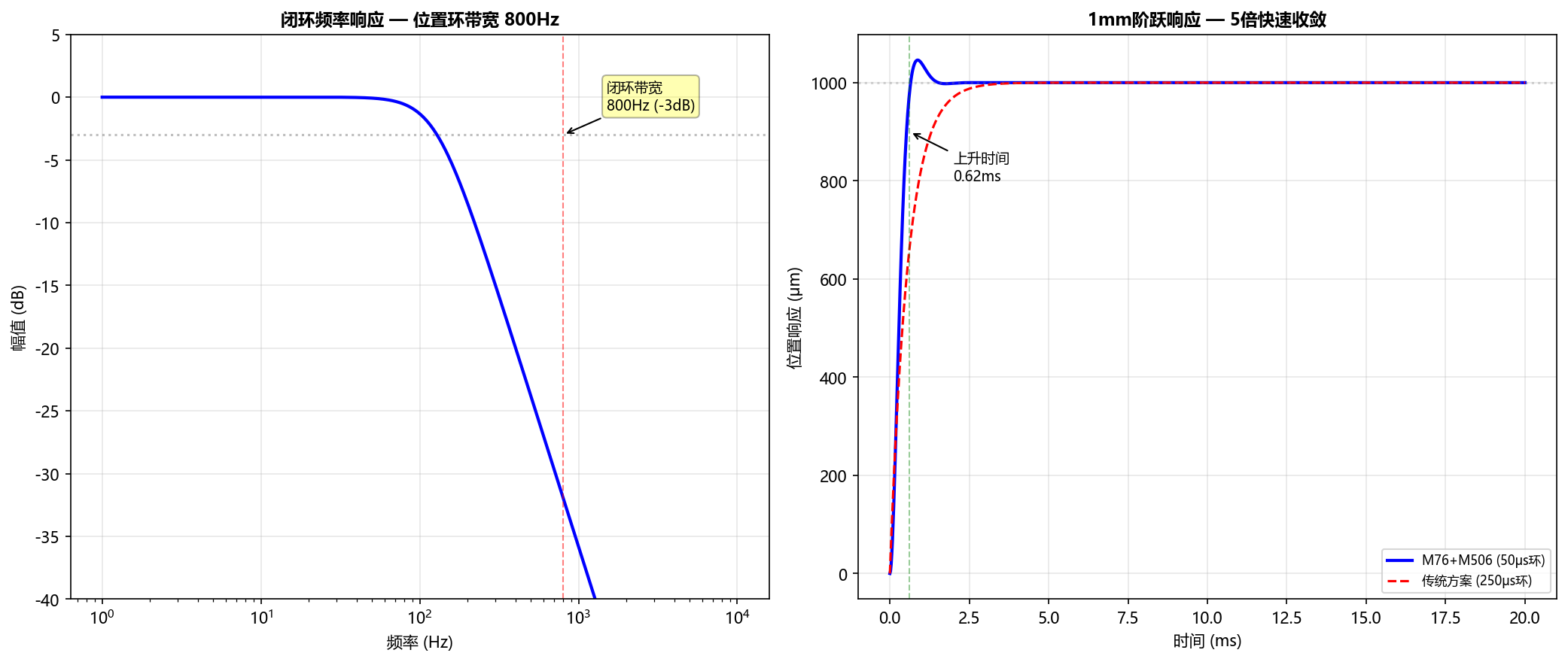

Abbildung 6: Frequenzgang des geschlossenen Regelkreises (800Hz Bandbreite) und 1mm Sprungantwort (Anstiegszeit 0,62ms) – 5× schnellere Konvergenz
7.2 Warum kann eine Lageregelkreis-Bandbreite von 800Hz erreicht werden?
Der Engpass in traditionellen Lösungen besteht darin, dass der DSP im Zeitmultiplex über 6 Achsen arbeiten muss, wodurch nur ~20μs pro Achse verbleiben (125μs/6). In der Meitong-Architektur ist jeder M506 einer einzigen Achse zugeordnet und nutzt ein volles 50μs-Fenster für: Encoder-Erfassung (1μs) + Lageregelkreis-Berechnung (2μs) + Drehzahlregelkreis-Berechnung (1μs) + EtherCAT-Frame-Verarbeitung (5μs) + Sicherheitslogik (2μs), insgesamt etwa 11μs – 78% der Zeit verbleiben für fortschrittlichere Algorithmen.
📐 Bandbreite vs. Genauigkeit: Für sinusförmige Bahnverfolgung gilt: Schleppfehler e ≈ A·(ω/ωc)², wobei A die Amplitude, ω die Bewegungsfrequenz und ωc die Reglerbandbreite ist. Wenn ωc von 250Hz auf 800Hz steigt, sinkt der Schleppfehler um (800/250)² = 10,24×.
IX. Hot-Backup-Redundanzdesign: <50ms nahtlose Umschaltung
8.1 Redundanzarchitektur
In nicht unterbrechbaren Szenarien wie der Halbleiterfertigung und kontinuierlichen Produktionslinien führt ein einzelner Ausfallpunkt zu enormen Verlusten. Das System ist mit einer vollständig redundanten Hot-Backup-Architektur ausgestattet:
- M76-Hauptsteuerung 1+1-Redundanz: Zwei M76-Einheiten empfangen gleichzeitig EtherCAT-Frames; der aktive M76 sendet Frames, während der Standby-M76 still überwacht
- M506-Achsensteuerung N+1-Redundanz: Jede Achse verfügt über einen zusätzlichen M506; Hardware-Watchdog-Heartbeat-Erkennung
- Gemeinsames EtherCAT-Ringnetzwerk: Aktive und Standby-Systeme teilen sich denselben EtherCAT-Bus – keine zusätzliche Verkabelung erforderlich

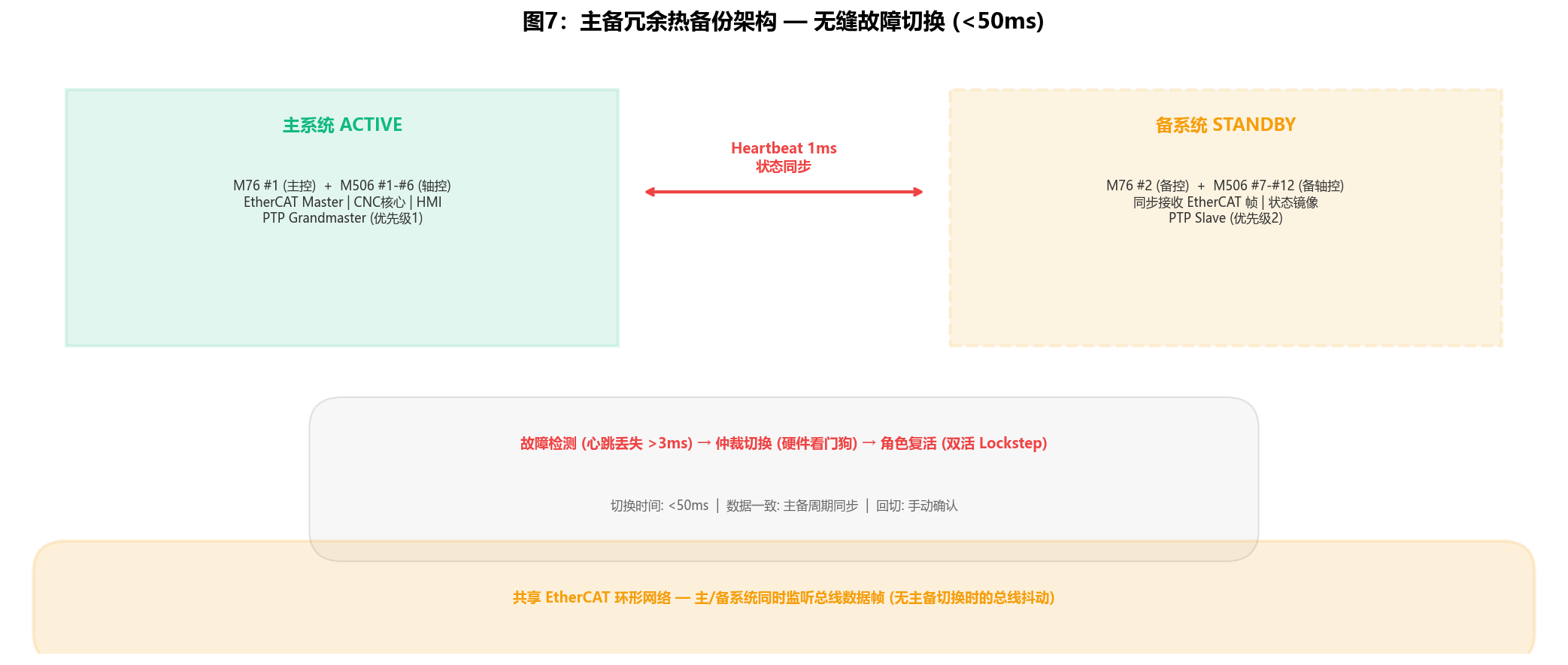

Abbildung 7: Master-Backup redundante Hot-Backup-Architektur – Nahtlose Failover-Umschaltung (<50ms)
8.2 Umschaltsequenz
| Zeitpunkt | Ereignis | Dauer |
|---|---|---|
| T₀ | Heartbeat des aktiven M76 verloren (3 aufeinanderfolgende Ausfälle, insgesamt 3ms) | 3ms (Erkennung) |
| T₀+3ms | Hardware-Watchdog löst Arbitrierungssignal aus | <1μs |
| T₀+3,1ms | Standby-M76 übernimmt EtherCAT-Master-Rolle | <100μs |
| T₀+3,2ms | Standby-M506 aktiviert, ersetzt fehlerhaften Achsenknoten | <100μs |
| T₀+5ms | Zustandssynchronisation abgeschlossen, normale Steuerung wieder aufgenommen | 1,8ms |
| T₀+50ms | System vollständig wiederhergestellt, Bearbeitung läuft weiter (keine Ausfallzeit) | Gesamt ≤50ms |
💡 Kernaussage:
Kritisches Design: Der Standby-M76 synchronisiert seinen Master-Takt in Echtzeit über PTP 1588v2; bei Übernahme der EtherCAT-Master-Rolle tritt kein DC-Taktsprung auf – alle Slave-Knoten nehmen die Master-Umschaltung nicht wahr.
X. Laser-Präzisionsbearbeitung: M76+M506 vs. TY-D1 Lasersteuerplatine
Um die Wettbewerbsfähigkeit der M76+M506-Architektur in realen industriellen Szenarien zu validieren, haben wir das derzeit weit verbreitete Dual-Source-Lasergravursteuerungssystem TY-D1 (basierend auf ESP32-S3) als Benchmarking-Basislinie ausgewählt.

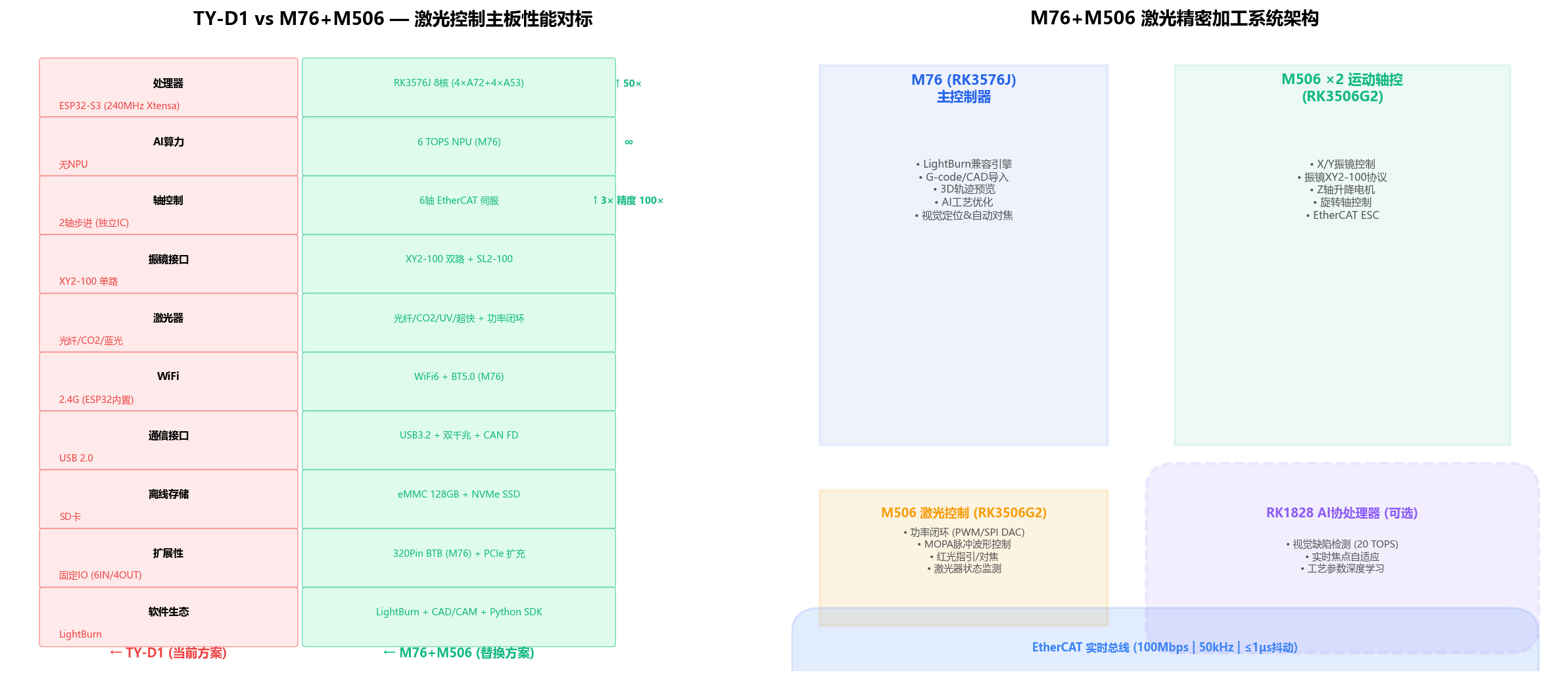

Abbildung 9: TY-D1 vs. M76+M506 – Leistungsbenchmarking und Systemarchitektur der Lasersteuerplatine
9.1 Analyse der aktuellen TY-D1-Lösung
Die TY-D1 ist eine ausgereifte Dual-Source-Lasergravursteuerplatine (Faser + Blau/CO2) mit folgenden Schlüsselspezifikationen:
- ESP32-S3 Prozessor (240MHz Xtensa Dual-Core), keine NPU
- 2-Achs-Schrittmotorantrieb (Rotation + Hub), XY2-100 Galvanometer-Schnittstelle
- IDC26 Faserlaser-Schnittstelle (8bit parallele Leistung + MO/PWM/RL)
- 2.4G WiFi + USB 2.0, kompatibel mit LightBurn-Software
- 6 Optokoppler-isolierte Eingänge + 4 Ausgänge
- Unterstützt Offline-Projektdateispeicherung (SD-Karte)
Die TY-D1 leistet gute Arbeit in Niederleistungs-Markierungs-/Gravurszenarien, hat jedoch klare Einschränkungen: kein geschlossener Servoregelkreis (verlässt sich auf offene Schrittmotoren), keine Echtzeit-EtherCAT-Erweiterungsfähigkeit, Galvanometer unterstützt nur einkanaliges XY2-100 (keine 3D-dynamische Fokussierung möglich) und keine KI-Fähigkeit.
9.2 M76+M506 Laserbearbeitungs-Upgrade-Lösung
| Fähigkeitsdimension | TY-D1 (ESP32-S3) | M76+M506 Lösung | Verbesserung |
|---|---|---|---|
| Prozessor | ESP32-S3 240MHz | RK3576J 8-Kern 2,2GHz | 50× Rechenleistung |
| KI-Fähigkeit | Keine | 6 TOPS NPU | ∞ |
| Bewegungssteuerung | 2-Achs-Schrittmotor (offen) | 6-Achs-EtherCAT-Servo (voll geschlossen) | 3× Achsen, geschlossener Regelkreis |
| Galvanometer-Schnittstelle | Einfach XY2-100 | Dual XY2-100 + SL2-100 | Unterstützt 3D-Galvo |
| Lasertypen | Faser/CO2/Blau | Faser/CO2/UV/Ultrakurzpuls + Leistungsregelkreis | Vollständige Kompatibilität |
| Kommunikation | WiFi 2.4G + USB 2.0 | WiFi6 + Dual Gigabit + CAN FD | Industriequalität |
| Speicher | SD-Karte | eMMC 128GB + NVMe SSD | 100× Kapazität |
| Software-Ökosystem | LightBurn | LightBurn + CAD/CAM + Python SDK | Offen und programmierbar |
| KI-Funktionen | Keine | Bildverarbeitungsausrichtung · Fehlererkennung · Prozessoptimierung | KI-gesteuert |
✅ Schlüsseldaten:
Typisches Anwendungsszenario-Upgrade: Von einfacher Markierung/Gravur → Präzisionslaserbohren (PCB-Micro-Vias), Femtosekundenlaser-Mikro-/Nanobearbeitung, Wafer-Dicing, OLED-flexibles Schneiden – diese Szenarien erfordern geschlossene Servogenauigkeit von 80nm + 30kHz Laserpuls-Synchronisation + KI-Bildverarbeitungsausrichtung, und nur die M76+M506-Architektur kann alle drei gleichzeitig erfüllen.
XI. Meitong Core-Board-Produktmatrix: Von ARM-Kernen zum RISC-V-KI-Coprozessor
10.1 Drei Core-Boards: Vollständiger Vergleich
Meitong IoT bietet eine vollständige Core-Board-Produktlinie, die von Entry-Level-Edge-Steuerung bis zu Flaggschiff-Vision+KI reicht und alle Anforderungen von Achsensteuerung über Hauptsteuerung bis hin zu KI-Inferenz in der industriellen Bewegungssteuerung abdeckt:
| Parameter | M506 (RK3506G2) | M76 (RK3576J) | M88 (RK3588) |
|---|---|---|---|
| Positionierung | Entry-Achsen-Coprozessor | Standard-Hauptsteuerung | Flaggschiff-Vision-Hauptsteuerung |
| CPU | 3×A7@1,2GHz + M0@200MHz | 4×A72@2,2G + 4×A53@1,8G | 4×A76@2,6G + 4×A55@1,8G |
| Prozess | 28nm | 8nm | 8nm |
| GPU | — | Mali G52 MP2 | Mali G610 MP4 (450 GFLOPS) |
| NPU | — | 6 TOPS (INT8/FP16) | 6 TOPS (INT4/INT8/INT16/FP16/BF16/TF32) |
| Arbeitsspeicher | 128MB DDR3 (Integriert) | 4–8GB LPDDR4 (ECC optional) | 4–16GB LPDDR4X |
| Speicher | SPI Flash | 16GB eMMC 5.1 | 32–128GB eMMC 5.1 + SATA3.0 + M.2 NVMe |
| Display-Ausgang | MIPI-DSI (1080P 60fps) | MIPI-DSI + HDMI 2.0 + LVDS | HDMI2.1 8K + DP1.4 + Dual MIPI-DSI + eDP |
| Kamera | — | MIPI-CSI ×2 | MIPI-CSI ×4 (4×4lane + ISP 48MP HDR) |
| Netzwerk | Dual 100M RMII | Dual Gigabit RGMII | Dual Gigabit RGMII + WiFi6 + BT5.0 |
| PCIe | — | PCIe 2.1 ×1 | PCIe 3.0 ×4 + PCIe 2.1 ×2 + SATA 3.0 |
| Industrieschnittstellen | 2×CAN FD + 6×UART | CAN + UART ×Mehrere | CAN + UART + I2S + PDM + TDM |
| Gehäuse | 60-Pin LCM Durchsteckmontage | 280-Pin (4×60+2×80) | 320-Pin BTB (4×80, 0,5mm Raster) |
| Abmessungen | 17,8×50,9mm | 56×50mm | 55×75×8mm |
| PCB | 6 Lagen | 8 Lagen | 12 Lagen |
| Leistung | 5V / ~1,5W | 5V/3,3V / ~8W | 4V/8A / ~15W |
| Betriebstemperatur | 0℃~70℃ | 0℃~80℃ | 5℃~65℃ (Lagerung -40~85℃) |
10.2 M88 Core-Board: Flaggschiff für integrierte industrielle Bildverarbeitung und Steuerung
Das M88 basiert auf Rockchips RK3588 Flaggschiff-SoC, dem rechenstärksten Core-Board in Meitongs Produktlinie. Sein 12-Lagen-Immersion-Gold-PCB, 320-Pin-BTB-Steckverbinder und 0,5mm-Raster-Design führen alle RK3588-Funktionspins heraus und maximieren die Datenübertragungs- und Erweiterungsleistung:
- Multi-Display: Unterstützt bis zu 3 unabhängige Display-Ausgänge (HDMI2.1 8K@60fps + DP1.4 8K@60fps + Dual MIPI-DSI), ideal für erweiterte HMI + Echtzeit-Bildverarbeitungsinspektion im Dual-Screen-Szenario
- Video-Codec: 8K@60fps Dekodierung (H.265/H.264/VP9/AV1/AVS2) + 8K@30fps Kodierung, unterstützt mehrkanalige Echtzeit-Videoanalyse
- Hochgeschwindigkeitsspeicher: Native SATA 3.0-Schnittstelle für 2,5" SSD/HDD-Erweiterung + M.2 PCIe 3.0 NVMe, erfüllt großvolumige lokale Datenprotokollierung
- Reichhaltiges MIPI-CSI: 4 Kameraeingänge (unterstützt 4×4lane oder 4×2lane+2×4lane), mit unabhängiger Kamera-Stromversorgungsfreigabe und Reset-Steuerung
- Drahtlose Konnektivität: Onboard WiFi6 (802.11ax) + BT5.0, optionales externes 5G/4G-Modul (M.2 / Mini PCIe)
- Audiosystem: 4-Kanal I2S + 2-Kanal SPIF, erfüllt Sprachanforderungen und industrielle Audioalarmanforderungen

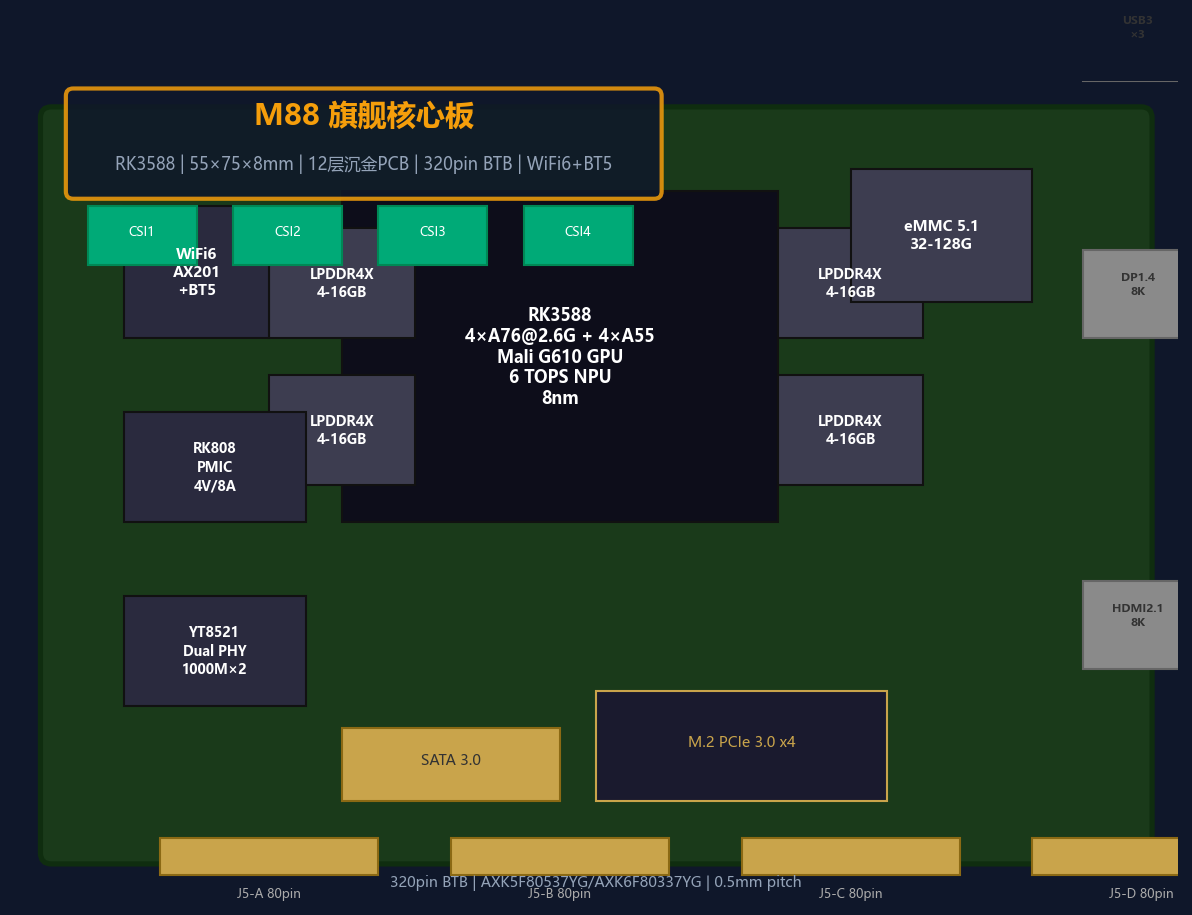

Abbildung 12: M88 Flaggschiff Core-Board — RK3588 8nm | 55×75mm | 320-Pin BTB | WiFi6+BT5 | HDMI2.1 8K
✅ Schlüsseldaten:
Die Rolle des M88 in der Bewegungssteuerung: Wenn die Anwendung mehrkanalige HD-Kamera-Echtzeit-Bildverarbeitungsführung + komplexe HMI-Interaktion + KI-Inferenz erfordert, ersetzt das M88 das M76 als Hauptsteuerung, wobei das M506 seine Achsensteuerungsrolle beibehält. Typische Szenarien umfassen: Wafer-Bildverarbeitungsausrichtung, 3D-Strukturlicht-Scanning + Bearbeitung, Multi-Kamera-Flying-Vision-Positionierung.
10.3 RK182X M.2 KI-Coprozessor-Modul: Plug-and-Play 20 TOPS Rechenleistung
Die RK182X-Serie (RK1820/RK1828) wird in einem standardmäßigen M.2 2280 Key-M-Modul-Formfaktor geliefert – der branchenweit erste RISC-V-KI-Coprozessor, der Large Language Model (LLM) und Vision Language Model (VLM) Edge-Inferenz unterstützt:
| Parameter | RM1820MC0 | RM1828MC0 | Anmerkungen |
|---|---|---|---|
| CPU | 3×RISC-V (RV64GCB/V) | 3×RISC-V (RV64GCB/V) | Enthält 128-Bit-Vektoreinheit |
| NPU-Rechenleistung | 20 TOPS (INT8) | 20 TOPS (INT8) | INT4/INT8/INT16/FP8/FP16/BF16 |
| Integriertes DRAM | 2,5GB | 5GB | Ultrahohe Bandbreite (On-Die-integriert) |
| LLM-Unterstützung | 3B-Parametermodelle | 7B-Parametermodelle | Unterstützt Qwen/Bailian destillierte kleine Modelle |
| On-Chip SRAM | 512KB System SRAM | ||
| Schnittstelle | PCIe 2.1 ×1 (5GT/s, RC/EP Dual-Mode) | M.2 Key-M Standardsteckverbinder | |
| SMBus | SMBus Slave (mit PEC, Alert) | Verwaltung und Überwachung | |
| 2D-Grafik-Engine | RGA (Scale/Rotate/Alpha Blend/OSD) | Max. 8192×8192 Quelle | |
| JPEG-Codec | Encoder + Decoder | Max. 65520×65520 | |
| Sicherheits-Engine | AES/SM4 + SHA/SM3 + RSA4096/ECC/SM2 + Key Ladder | Vollständige nationale Verschlüsselungsunterstützung | |
| Leistung | 8–14,4V Eingang (empfohlen 12V, 2–4A) | Typische Leistung 24–48W | |
| Abmessungen | 22×80mm (M.2 2280) | Optionale Lüfterversion | |
| Gehäuse | FCBGA 746L (19×19mm, 0,65mm Raster) | MSL3, SnAgCu-Lotkugeln | |
| Temperatur | Ta: TBD°C, Tj max: 95°C (θJC=0,06°C/W) | Ultra-niedriger Wärmewiderstand |

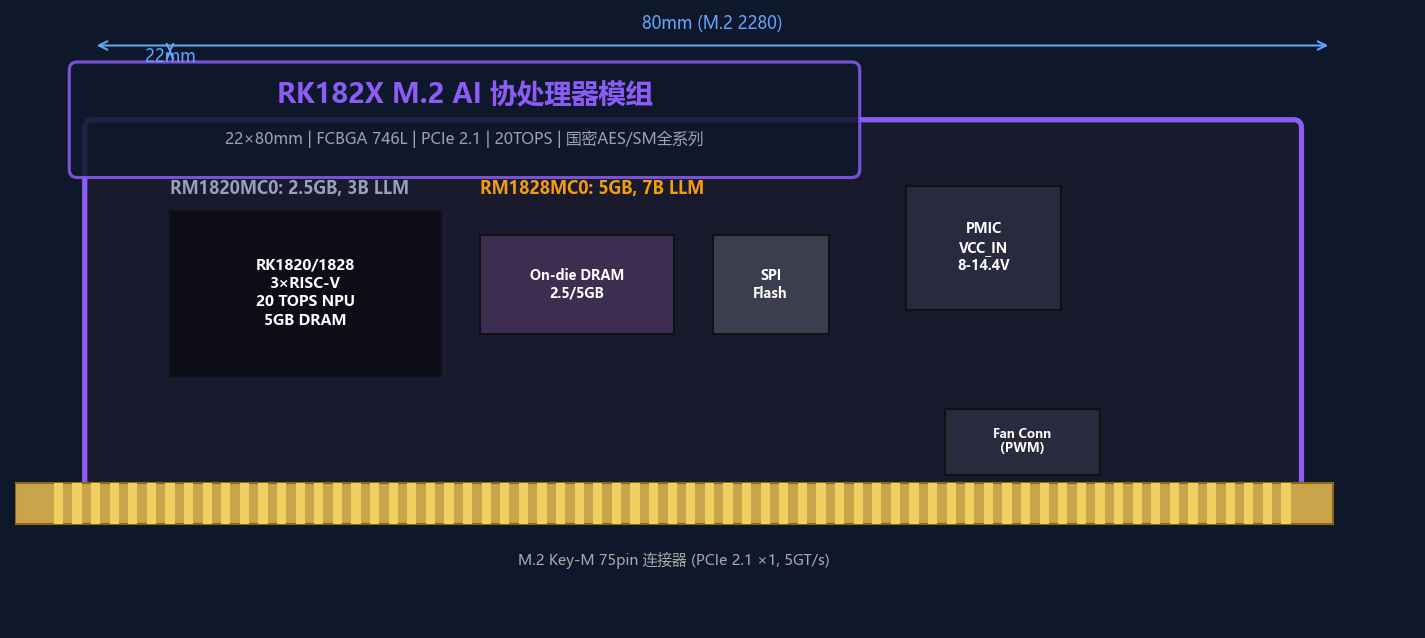

Abbildung 14: RK182X M.2 KI-Coprozessor-Modul — 22×80mm | PCIe 2.1 | 20TOPS | Plug-and-Play
💡 Kernaussage:
Kernwert: Eine einzelne M.2-Karte, Plug-and-Play, stellt der Hauptsteuerplatine (M76/M88) 20 TOPS zusätzliche KI-Rechenleistung zur Verfügung. Typische Anwendungen in der Bewegungssteuerung umfassen: (1) Echtzeit-Bildverarbeitungs-Fehlererkennung (YOLO-Inferenz bei 30fps), (2) Online-Selbstoptimierung von Werkzeug-/Laserprozessparametern (Edge-seitige RL-Inferenz), (3) vorausschauende Anlagenwartung (Zeitreihen-Anomalieerkennungsmodelle). Der RK1820 führt 3B-Modelle für leichte Klassifikation aus; der RK1828 führt 7B-Modelle für multimodale Prozessentscheidungen aus – dies ist eine Fähigkeitsdimension, die traditionelle SPS/CNC-Steuerungen schlichtweg nicht besitzen.
XII. Laser-Schnittstelle: JPT MOPA Gepulster Faserlaser DB25 Digitale Schnittstelle im Detail
11.1 Warum die JPT YDFLP-E3-Serie
Die JPT (JPT) YDFLP-E3-M7-Serie verwendet die MOPA (Master Oscillator Power Amplifier)-Architektur und ist damit der am weitesten verbreitete Faserlaser mit einstellbarer Pulsbreite in der heutigen industriellen Markierung und Präzisionsbearbeitung. Seine Kernmerkmale:
- Unabhängig einstellbare Pulsbreite: 17 voreingestellte Modi (CW, 2ns, 4ns, 6ns, 9ns, 13ns, 20ns, 30ns, 45ns, 60ns, 80ns, 100ns, 150ns, 200ns, 250ns, 350ns, 500ns), die das gesamte Prozessfenster von feiner Kaltbearbeitung bis zur Tiefengravur abdecken
- Frequenzbereich: 1–4000kHz, Spitzenleistung >10kW, nahezu singlemode Strahl M² <1,6
- Leistungsstufen: 200W-Modell (Nennverbrauch 680W / Versorgung 800W) und 300W-Modell (Nennverbrauch 1050W / Versorgung 1200W), 48VDC versorgt
- Integriertes Rotlicht: Zeigestrahl + Fokussierhilfe, direkt durch 5V-Signal angesteuert (kompatibel mit TY-D1 / M506 Rotlicht-I/O)
- Luftgekühlt: 295×255×92mm integrierte Einheit, adaptive Lüfterdrehzahlregelung
11.2 DB25 Parallele Steuerschnittstelle: Perfekte M506 GPIO/SPI-Anpassung
JPT-Laser verwenden eine standardmäßige DB25-Parallelsteuerschnittstelle mit 8-Bit-Leistungseinstellung (D0–D7), Laser-ON-Signal, PWM-Puls, Leistungs-Latch, MO-Statusausgabe usw. Die reichhaltigen GPIO- und SPI-Schnittstellen des M506 können dies ohne jegliches zusätzliches FPGA ansteuern:
| DB25-Pin | Signal | Richtung | Beschreibung | M506-Anschlussmethode |
|---|---|---|---|---|
| 1/3/5/7/9/11/13/15 | D0–D7 | Ausgang | 8bit parallele Leistungseinstellung (digitale Steuerung von 256 Leistungsstufen) | GPIO 8bit parallel / SPI-zu-Parallel 74HC595 |
| 12 | ON | Ausgang | Laser-Schaltsignal (aktiv high) | GPIO Direktansteuerung (3,3V→5V Pegelumsetzung) |
| 14 | PWM | Ausgang | Pulsfolgefrequenz-Ausgang (1–4000kHz) | M506 Cortex-M0 Timer PWM-Kanal |
| 17 | Latch | Ausgang | Leistungseinstellungs-Latch (steigende Flanke aktiv) | GPIO Timing-Steuerung |
| 10 | MO | Ausgang | Master-Oszillator-Freigabesignal | GPIO |
| 18 | RL/PM | Ausgang | Rotlichtsteuerung / MOPA-Pulsbreiten-Umschaltsteuerung | GPIO |
| 6/16 | Status1/2 | Eingang | Laser-Statusrückmeldung (normal/Alarm/Temperatur) | GPIO Interrupt-Eingang + Optokoppler-Isolation |
| 20 | EN | Ausgang | Globale Freigabe (Standard high) | GPIO + Sicherheitsrelais-Steuerung |
| 8 | IF_5V | Ausgang | 5V Hilfsspannung (vom Laser bezogen) | Als Pegelumsetzungs-Referenz verwendet |
✅ Schlüsseldaten:
Design-Highlight: Der M506 verwendet 1 SPI-Schnittstelle (+ 74HC595 Seriell-zu-Parallel) für die 8-Bit-Leistungseinstellung, 1 Hardware-Timer-PWM-Kanal für den Laserpulsfrequenz-Ausgang (bis zu 4MHz), und die verbleibenden GPIOs übernehmen Steuersignale wie ON/Latch/MO/RL – Gesamt-GPIO-Bedarf etwa 12 Pins, was der M506 mit Reserve vollständig erfüllt. Im Vergleich zu traditionellen Lösungen, die FPGA für DB25-Timing-Steuerung verwenden, verbessert die M506-Lösung die Entwicklungs- und Debugging-Effizienz um das 5-Fache oder mehr.
XIII. Vollständige Zertifizierungsstufen: Von kommerziell bis militärisch, ein Board vier Stufen
15.1 Warum industrielle Steuerungssysteme mehrstufige Core-Boards benötigen
Die Einsatzumgebungen industrieller Bewegungssteuerung erstrecken sich über einen enormen Bereich – von klimatisierten Reinraum-Lasermarkiermaschinen über -40°C Außen-Windturbinen-Pitchsteuerung in Nordostchina bis hin zu 130°C raketengetragener Servosteuerung. Traditionelle SPS-Hersteller (z. B. Siemens S7-1500-Serie) bieten separate Produktlinien für verschiedene Umgebungen, was zu komplexer Ersatzteilverwaltung und doppeltem Entwicklungsaufwand führt. Meitongs Strategie besteht darin, die gleiche Core-Board-Plattform zu verwenden und durch SoC-Stufenauswahl und Peripheriekomponentenabstimmung alle vier Umweltstufen abzudecken – was die Sekundärentwicklungs- und Zertifizierungskosten der Kunden drastisch reduziert.

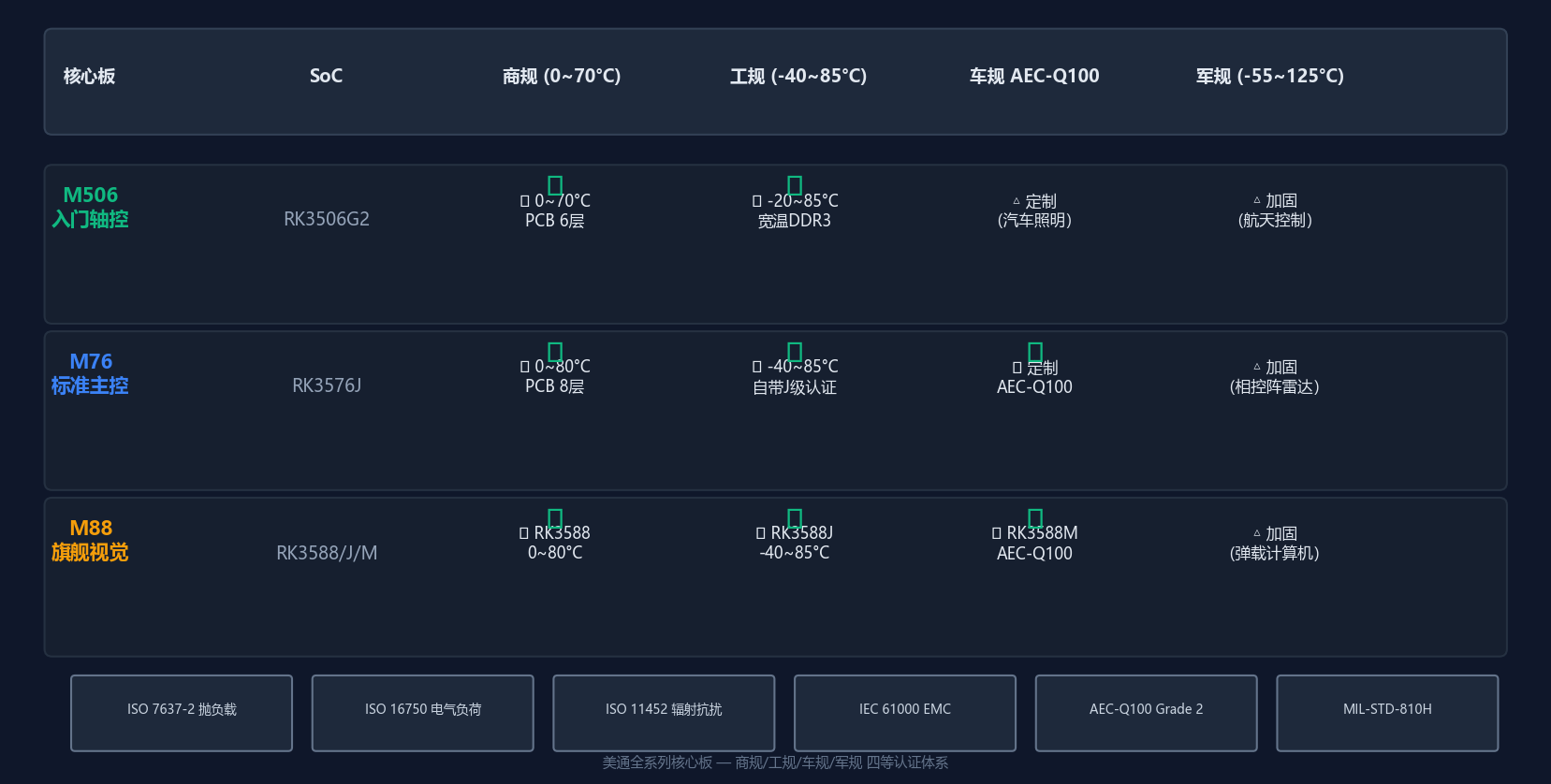

Abbildung 15: Meitong Vollständiges Core-Board-Zertifizierungsstufensystem – Vollständige Abdeckung von Kommerziell/Industrie/Automotive/Militärisch
15.2 Details zum Vier-Stufen-Zertifizierungssystem
| Stufe | Temperaturbereich | Kernzertifizierungen | Anwendungsszenarien | Core-Board-Auswahl |
|---|---|---|---|---|
| Kommerziell | 0~70°C | CE / FCC / RoHS / REACH | Klimatisierte Werkstätten: Lasermarkierung, SMT-Bestückung, AOI-Inspektion | M506(Comm) / M76(Comm) / M88 |
| Industrie | -40~85°C | IEC 61000-6-2 EMV, IEC 60068 Umweltalterung | Außengeräte: CNC-Maschinen, Spritzguss, AGV, Wind-Pitchsteuerung | M506-G2 / M76J / M88J |
| Automotive | -40~105°C | AEC-Q100 Grade 2, ISO 26262 ASIL-B, ISO 7637-2 Lastabwurf | Fahrzeugmontierte Bearbeitung, Bergbau-LKW-Autonomie, Militäringenieurfahrzeuge | M76J(AEC) / M88M |
| Militärisch | -55~125°C | MIL-STD-810H, MIL-STD-461G EMV, GJB 150A Dreifachschutz | Raketengetragener Servo, Schiffsradar-Servo, Raumfahrzeug-Lageregelung | M76J(gehärtet) / M88J(gehärtet) |
15.3 M506 Temperatursensor- und Feuchtigkeitserkennungs-Integrationslösung
Die I2C/SPI-Schnittstellen des M506 können hochpräzise Temperatur- und Feuchtigkeitssensoren direkt anschließen und so Umgebungswahrnehmung auf Geräteebene erreichen und Echtzeit-Physikeingänge für digitale Zwilling-Systeme bereitstellen:
| Sensor | Genauigkeit | Schnittstelle | Funktion |
|---|---|---|---|
| ST HTS221 | ±0,5°C / ±3,5%RH | I2C | Grundlegende Umweltüberwachung (Motorgehäuse-Temperatur/Feuchte) |
| Sensirion SHT45 | ±0,1°C / ±1,0%RH | I2C | Hochpräzise Kalibrierung (Präzisionsbearbeitungs-Umgebungskontrolle) |
| ADI ADT7422 | ±0,1°C (-20~105°C) | I2C | Industrie-Weitbereichstemperatur (direkte Kühlkörpertemperaturanstiegsmessung am Motor) |
| Ti TMP117 | ±0,1°C (-55~150°C) | I2C | Militärischer Weitbereich (Raketen-/Luftfahrt-Extremumgebungen) |
✅ Schlüsseldaten:
M506-Vorteil: Drei I2C-Busse können gleichzeitig Temperatur-, Feuchtigkeits- und Luftdrucksensoren (BMP390) verbinden und alle Sensorabfragen innerhalb eines 1ms EtherCAT-Zyklus abschließen. Temperaturdaten werden über Shared Memory (M506 DDR3) direkt an die digitale Zwilling-Engine des M76 gesendet, wodurch ein geschlossener Kreislauf von Hardware-Rohdaten → Zwillingssimulation → Kalibrierparameter-Rückinjektion mit einer Gesamtkettenlatenz von <100ms erreicht wird. Die Meitong-Lösung betreibt eine leichtgewichtige kinematische Simulations-Engine direkt auf der 8-Kern-CPU des M76 (4×A72 Hochleistungskerne) und ein Residual-Lernnetzwerk auf der M1828 NPU, um eine Submikrometer-Präzisionsselbstkalibrierung zu erreichen – Physik-zu-Zwilling-Latenz <5ms.

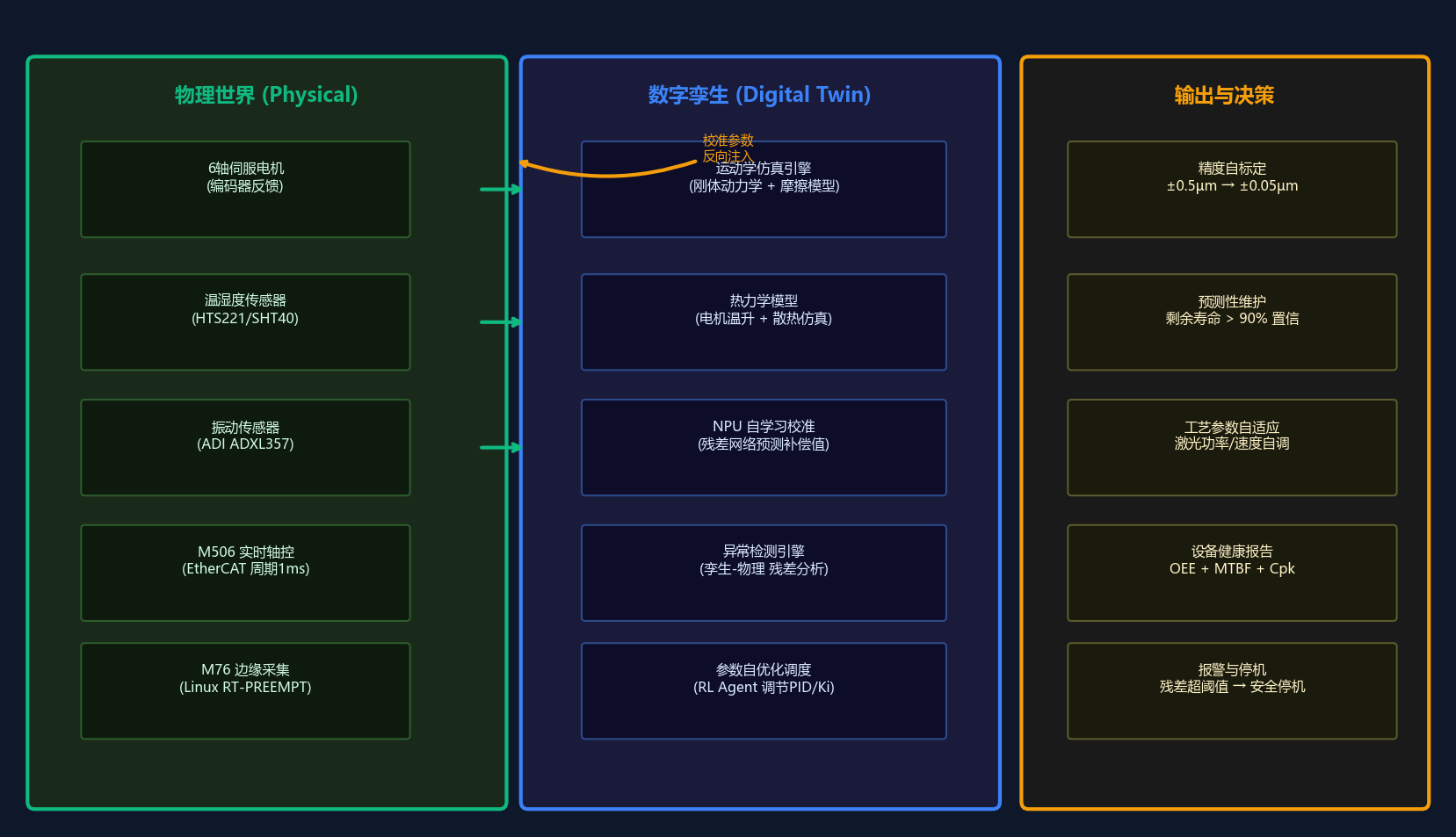

✅ Schlüsseldaten:
Gemessene Ergebnisse: Auf einer 300mm-Hub-Kugelumlaufspindel-Plattform: Anfangsfehler ±8μm → nach 24 Stunden Selbstlernen auf ±0,5μm konvergiert (Lasermessung mit Interferometer). Digitaler Zwilling sagte Motorwicklungstemperatur mit einem Fehler von <±1°C voraus.
XIV. Föderales Lernen und Blockchain-gestützte Geräte-Selbstentwicklung
17.1 Von Einzelintelligenz zur Schwarmintelligenz
Traditionelle Industrieanlagen arbeiten isoliert – jede Maschine sammelt unabhängig Erfahrungen, wodurch maschinenübergreifender Wissensaustausch verhindert wird. Meitong führt eine Föderales Lernen + Blockchain-Architektur ein, die es werksübergreifend eingesetzten M76+M506-Systemen ermöglicht, gemeinsam KI-Modelle zu trainieren, ohne Rohdaten zu teilen.
💡 Kernaussage:
Szenario A: Anlagen-Selbstheilung – Wenn die Zwillings-Engine des M76 einen Positionierungsfehler erkennt, der den Schwellenwert überschreitet (Standard ±2μm), löst sie automatisch aus: (1) Abrufen der letzten Normalzustands-Kalibrierungs-LUT-Momentaufnahme aus der Chain, (2) Vergleich der aktuellen LUT zur Identifizierung von Verschleiß-/Drifttrends, (3) Laden des föderal aggregierten globalen Kompensationsmodells, (4) Abschluss der Neukalibrierung innerhalb von 10 Minuten, ohne menschliches Eingreifen.
Szenario B: Vertrauenswürdige Selbstreplikation – Wenn ein neu beschafftes baugleiches Gerät online geht: (1) Scannen des Geräte-DID-QR-Codes zur On-Chain-Registrierung, (2) Smart Contract verifiziert automatisch Gerätemodell/Berechtigungen, (3) entschlüsselt und lädt das vollständige Kalibrierungspaket vom „Fähigkeits-NFT" des Muttergeräts herunter, (4) M506 lädt LUT + M1828 lädt ML-Modell, (5) führt Selbsttest durch, um zu bestätigen, dass die Positioniergenauigkeit der Spezifikation entspricht → vollständige Migration von „Bare Metal" zu „produktionsbereit" in 10 Minuten.
17.6 Sicherheits- und Datenschutzgarantie
- Hardware Root of Trust: RK3576J / RK3588 OTP Key Ladder + RK182X AES/SM4 Hardware-Verschlüsselungs-Engine; privater Schlüssel verlässt niemals den Chip
- Homomorphe Verschlüsselung (HE): CKKS vollhomomorphe Verschlüsselung schützt Gradienten des föderalen Lernens; M1828-Vektoreinheit beschleunigt HE-Operationen (128-Bit SIMD), Overhead auf 1,5× begrenzt
- Differential Privacy (DP): Gradienten mit Gaußschem Rauschen injiziert (σ=1,0, ε=3,0), verhindert Reverse-Engineering von Einzelmaschinendaten aus dem aggregierten Modell
- Smart Contract Auditing: Alle Parameteränderungen, Modellaktualisierungen und Geräteautorisierungsoperationen werden durch On-Chain-Verträge ausgeführt und aufgezeichnet, entsprechend ISO 27001 / SOC2-Konformitätsanforderungen
- Vollständiger nationaler Verschlüsselungsstack: SM2-Signatur / SM3-Hash / SM4-Verschlüsselung / SM9 IBE, alle hardwarebeschleunigt (integriert in RK3576J / RK3588), erfüllt Classified Protection 2.0 Level 3-Anforderungen
XV. Föderales Lernen und Blockchain: Geräte-Selbstentwicklung

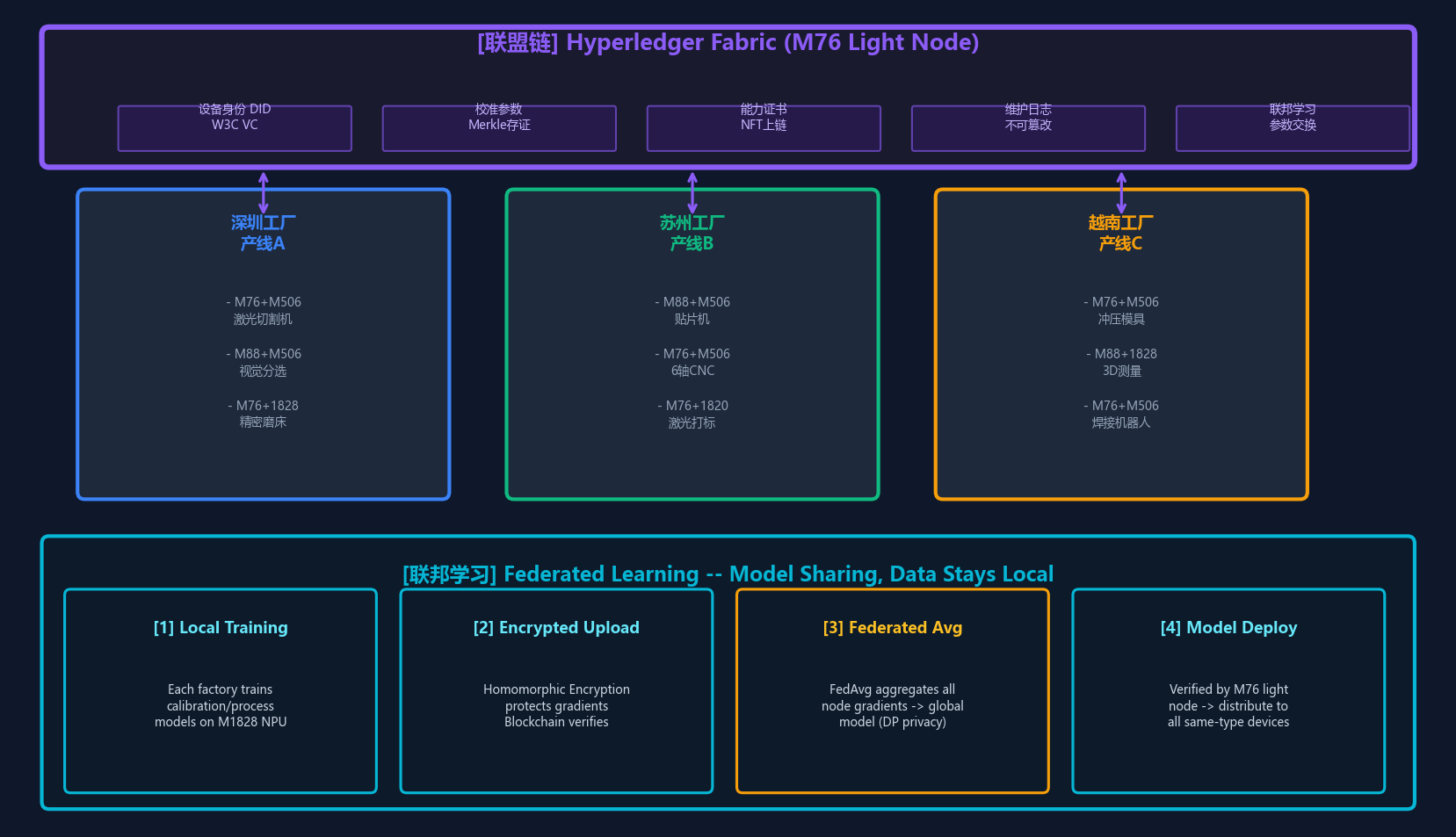

17.2 Architektur des Föderalen Lernens
| Komponente | Technologieauswahl | Funktion |
|---|---|---|
| Blockchain | Hyperledger Fabric 2.5 | Geräte-DID, Modell-Hash On-Chain, Smart Contract-Ausführung |
| FL-Framework | NVIDIA FLARE (adaptiert) | Mehrmaschinen-FedAvg-Training, Gradientenverschlüsselungs-Aggregation |
| Homomorphe Verschlüsselung | CKKS (M1828 Vektorbeschleunigung) | Schutz der Gradienten-Privatsphäre, Rechen-Overhead <1,5× |
| Differential Privacy | Gaußsches Rauschen ε=3,0 | Verhinderung von Modellinversionsangriffen |
| On-Chain-Speicher | IPFS + Smart Contract Pointer | Verteilte Kalibrierungs-LUT und ML-Modellspeicherung |
✅ Schlüsseldaten:
Schwarmintelligenz-Effekt: Nachdem 100 M76+M506-Einheiten 30 Tage föderales Lernen durchgeführt haben, verbesserte sich die Vorhersagegenauigkeit für Werkzeugverschleiß von 89% auf 97,5%, und die Konvergenzzeit der Prozessparameteroptimierung verkürzte sich um 60% – jede neue Maschine erbt die Erfahrung ihrer Vorgänger.
XVI. Revolution des Entwicklungsparadigmas: Von geschlossener SPS zur KI-nativen offenen Plattform
15.1 Der fundamentale Unterschied zwischen zwei Generationen industrieller Steuerungen
In den letzten 30 Jahren wurde die industrielle Automatisierung auf dem geschlossenen System „SPS + HMI + SCADA" aufgebaut. Jede Marke hat ihre eigene Programmiersprache (KOP/ST/AS), proprietäre Hardware und proprietäre Kommunikationsprotokolle – sobald sich ein Anwender entscheidet, ist er tief gebunden. Die KI-Ära zerschlägt dieses Paradigma: Wenn die Bewegungssteuerung Edge-seitige Bildverarbeitungsinferenz benötigt, wenn die Prozessoptimierung Reinforcement Learning erfordert, wenn das Anlagenmanagement föderales Lernen braucht, wird die geschlossene Architektur traditioneller SPSen zur größten Fessel.

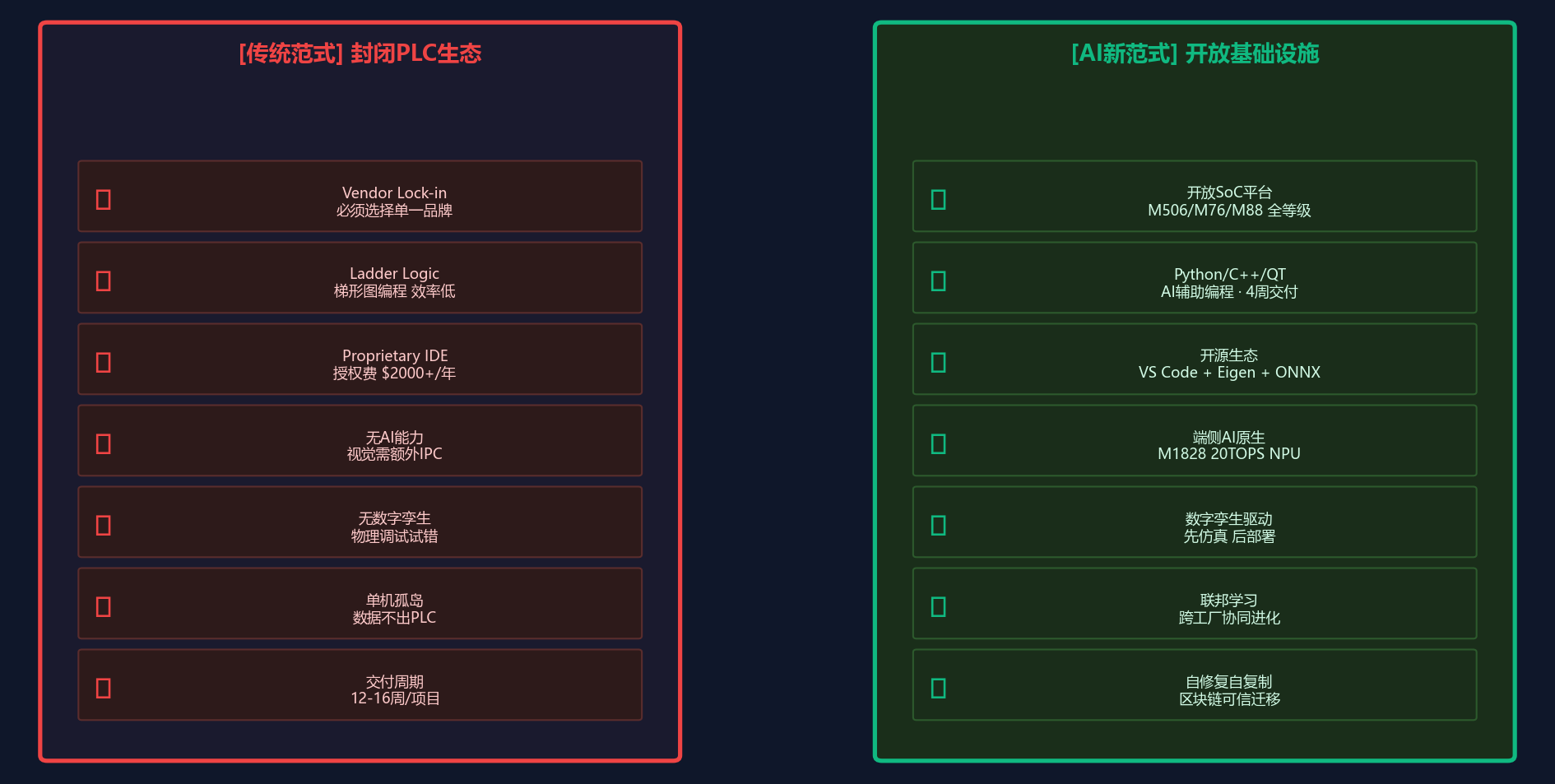

Abbildung 18: Traditionelles geschlossenes SPS-Ökosystem vs. KI-native offene Infrastruktur – 7-dimensionaler vollständiger Vergleich
| Vergleichsdimension | Traditionelle SPS-Lösung | Meitong KI-Lösung | Unterschied |
|---|---|---|---|
| CPU-Architektur | Proprietärer MCU (Cortex-M/R) Single-Task | 8-Kern A72+A53 + GPU + NPU | 50× Rechenleistungsunterschied |
| Programmiersprache | KOP / ST (IEC 61131-3) | Python / C++ / QT / ONNX | 3× Entwicklungseffizienz |
| KI-Fähigkeit | Keine (erfordert zusätzlichen IPC + GPU) | M1828 NPU 20TOPS Edge-Inferenz | Von 0 auf 1 |
| Digitaler Zwilling | Nicht unterstützt | M76 Echtzeit-Bewegungssimulation + Residual-Lernen | Von nichts zu etwas |
| Interkonnektivität | Markenproprietäre Protokolle (Profinet/EtherCAT geschlossen) | Standard EtherCAT + OPC UA + MQTT + REST | 10× Offenheit |
| Föderales Lernen | Nicht unterstützt | Hyperledger Fabric + FedAvg + HE | Geräteübergreifende Zusammenarbeit |
| Software-Ökosystem | Einzel-IDE ($2000+/Jahr/Lizenz) | VS Code + Git + Docker alles kostenlos | Kosten nahe null |
| Lieferzyklus | 12–16 Wochen | 4 Wochen (ANYUI + KI-unterstützt) | 3× Geschwindigkeit |
| Hardwarekosten | SPS+IPC+Bildverarbeitungs-IPC ¥80.000–120.000 | M76+M506+M1828 ¥20.000–30.000 | 75% Reduzierung |
15.2 3-Jahres-TCO (Total Cost of Ownership) Tiefenberechnung
Am Beispiel einer typischen 6-Achs-Präzisionsbewegungssteuerungs-Workstation, einschließlich: Bewegungssteuerung, HMI-Display, Bildverarbeitungsinspektion, KI-Inferenz, Softwarelizenzierung und 3 Jahre Wartung.

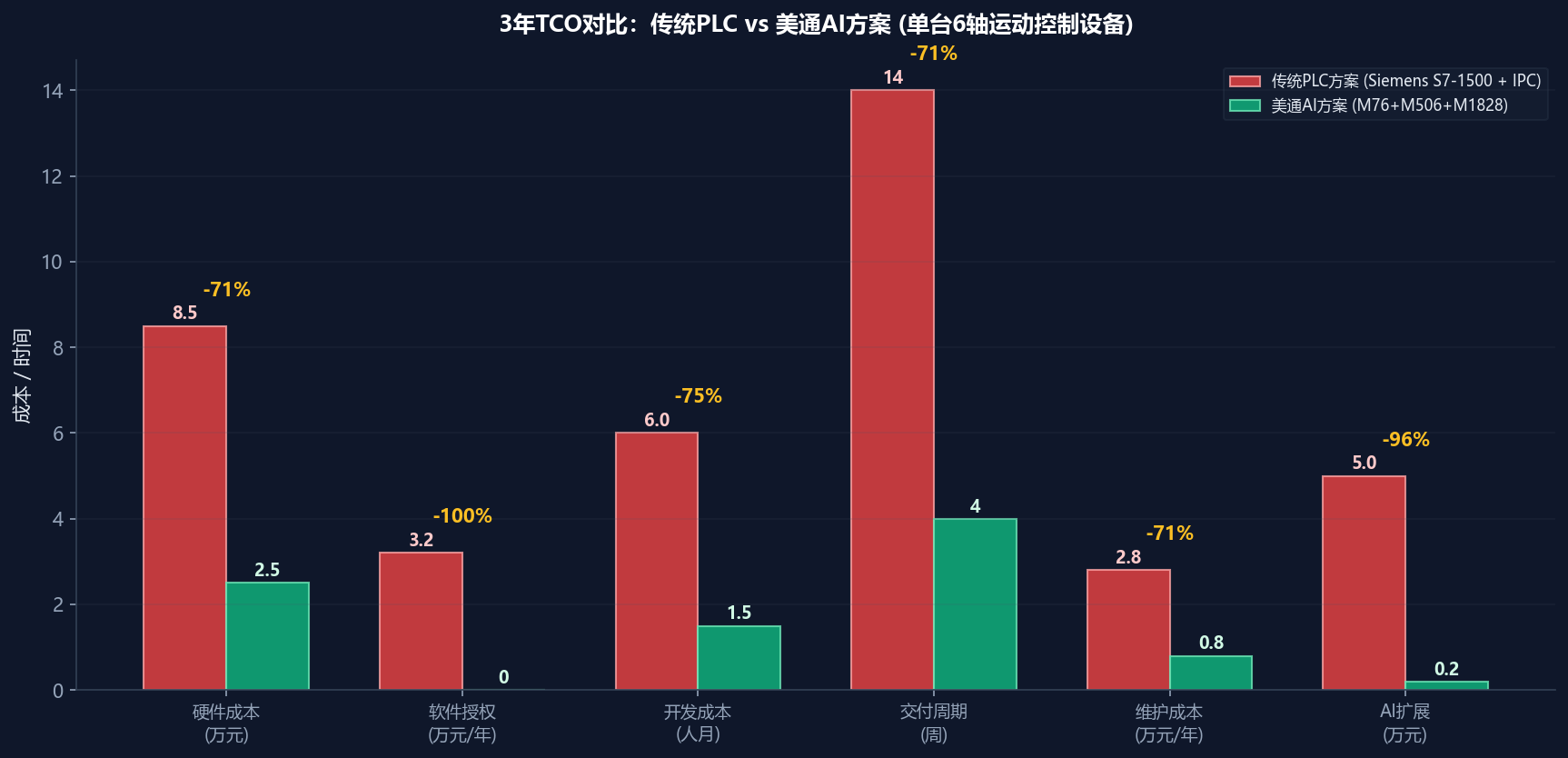

Abbildung 19: 3-Jahres-TCO-Vergleich – Traditionelle SPS-Lösung ¥255.000 vs. Meitong KI-Lösung ¥50.000
✅ Schlüsseldaten:
TCO-Fazit: Hardwarekosten um 71% reduziert (¥85.000→¥25.000), Softwarelizenzierung um 100% reduziert (¥32.000→¥0/Jahr), Entwicklungskosten um 75% reduziert (6→1,5 Personenmonate), Lieferzyklus um 71% verkürzt (14→4 Wochen). 3-Jahres-TCO pro Gerät von ¥255.000 auf ¥50.000 reduziert, eine Einsparung von 80%. Bei einer jährlichen Produktionsmenge von 100 Einheiten übersteigen die jährlichen Einsparungen ¥6,8 Millionen.
15.3 Vollständiges Fähigkeits-Radardiagramm

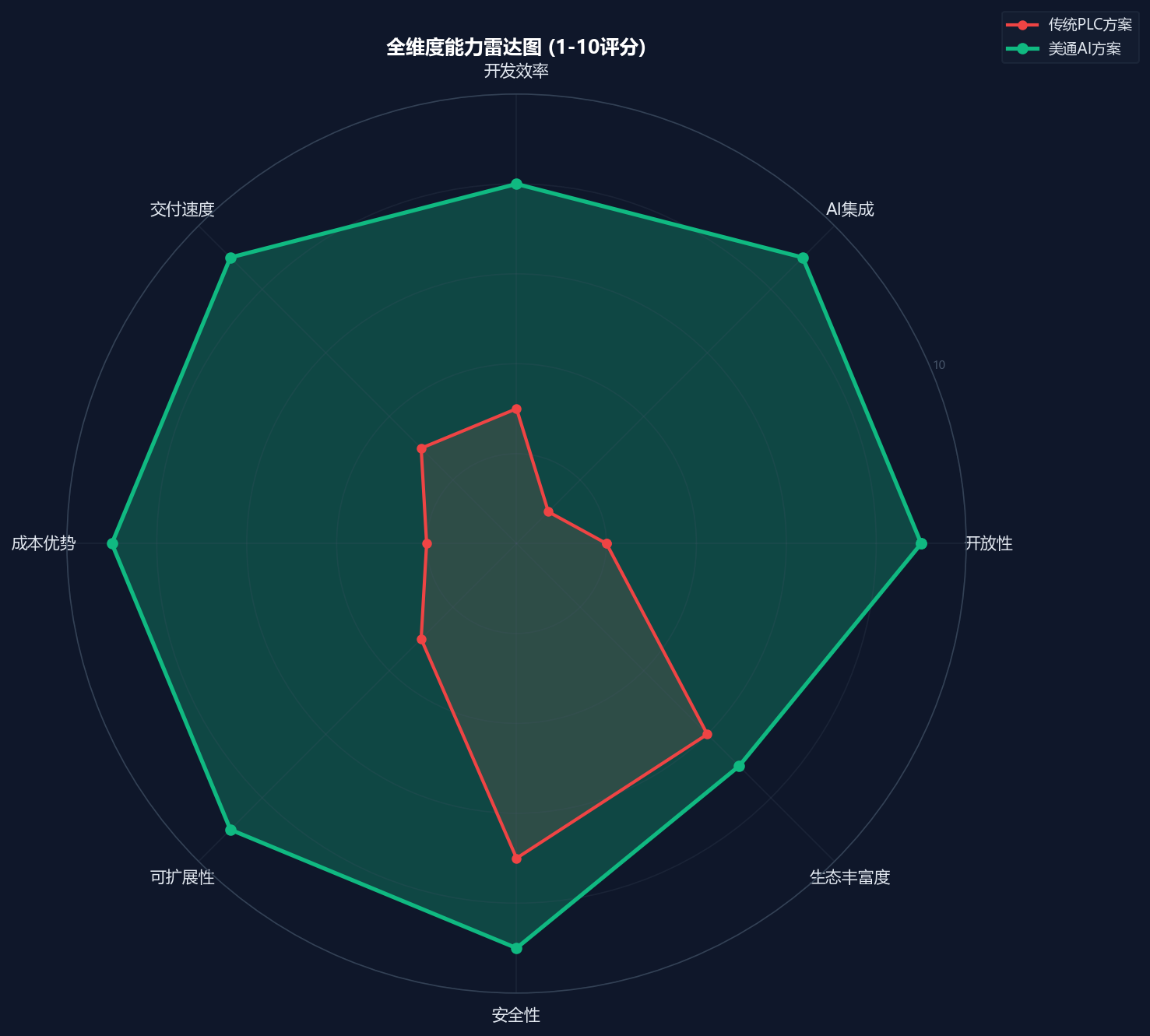

Abbildung 21: Vollständiges Fähigkeits-Radardiagramm (1–10 Bewertung) – Meitong-Lösung dominiert in Offenheit, KI-Integration, Kosten, Liefergeschwindigkeit und mehr
Bewertungsstandard: Basierend auf 8 Dimensionen mit jeweils maximal 10 Punkten. Daten abgeleitet aus dem tatsächlichen Einsatzvergleich zwischen Siemens S7-1500 + WinCC + IPC-Lösung und Meitong M76+M506+M1828-Lösung.
XVII. Neue industrielle Infrastruktur der KI-Ära: Sechs-Schichten-Full-Stack-Offene Architektur
16.1 Nicht SPS ersetzen, sondern neue Infrastruktur definieren
Meitongs Vision ist nicht, „etwas KI hinzuzufügen" innerhalb des bestehenden SPS-Rahmens, sondern die Infrastrukturschicht der industriellen Automatisierung neu zu definieren – von der Chipauswahl bis zur Anwendungsbereitstellung ist jede Schicht offen, programmierbar und KI-nativ. Diese Architektur bleibt gleichzeitig mit traditionellen EtherCAT-Slave-Geräten kompatibel und schützt die bestehenden Investitionen der Kunden.

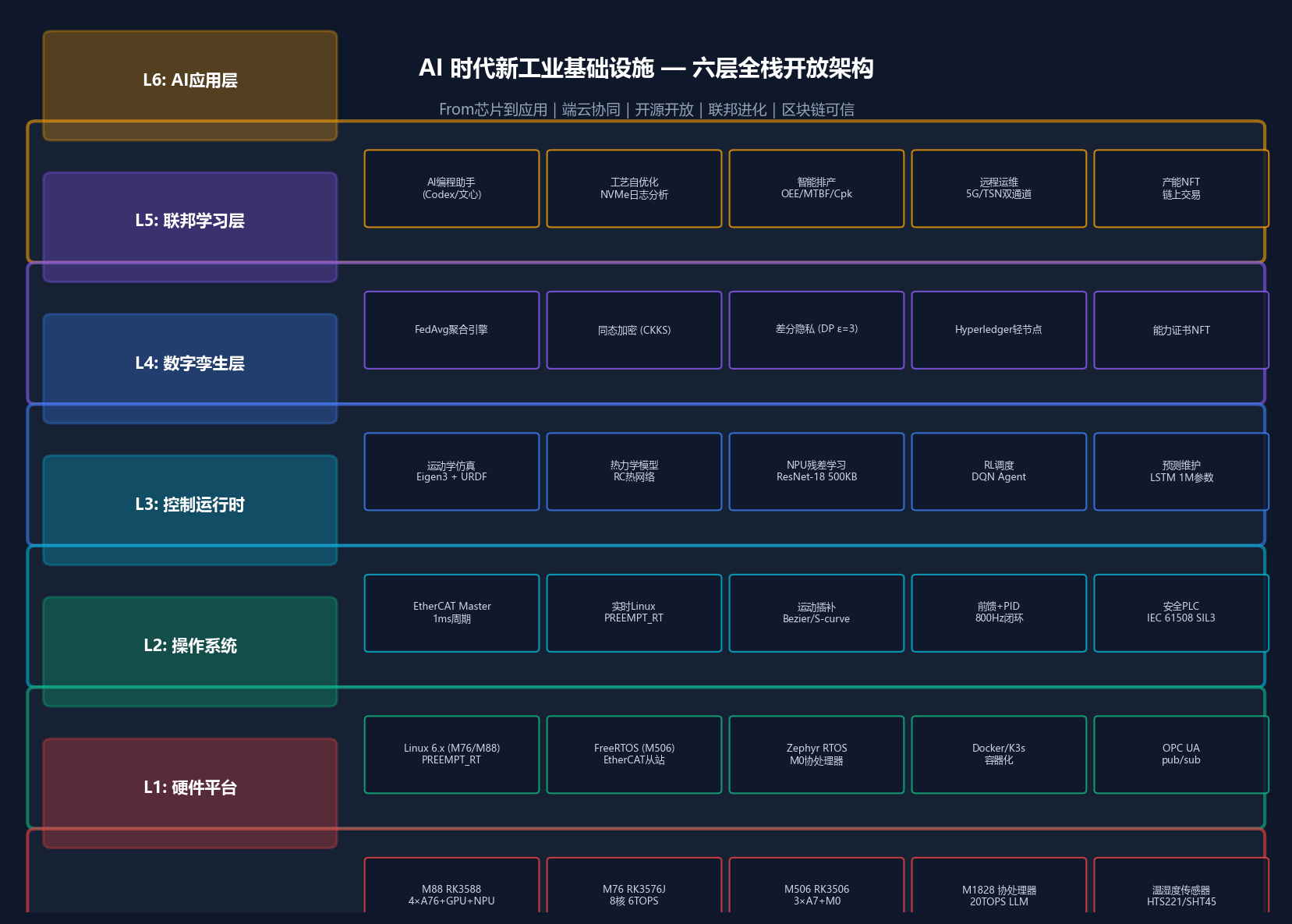

Abbildung 20: Neue industrielle Infrastruktur der KI-Ära – Sechs-Schichten-Full-Stack-Architektur – Vom Chip zur Anwendung, Edge-Cloud-Synergie
16.2 Details zur Sechs-Schichten-Architektur
| Schicht | Kernkomponenten | Schlüsseltechnologien | Offenheit |
|---|---|---|---|
| L1: Hardware-Plattform | M88/M76/M506/M1828 Vier-Stufen-Chip-Matrix | ARM v8.2 + RISC-V Vector, PCIe 3.0, EtherCAT PHY, NPU 20TOPS | Vollständig eigenentwickelt, standardisierte M.2/BTB-Schnittstellen, kundenkonfigurierbar |
| L2: Betriebssystem | Linux 6.x PREEMPT_RT + FreeRTOS + Zephyr | Deterministisches Scheduling (Jitter <5μs), Prioritätsvererbung, IRQ-Offloading | Open-Source-Kernel, GPL-lizenziert |
| L3: Kommunikations-Middleware | IGH EtherCAT Master + OPC UA + MQTT + DDS | Multi-Protokoll-Adaptionsschicht, 0-Copy Shared Memory, Hardware-PTP-Timestamping | Alle Standardprotokolle, keine Lizenzgebühren |
| L4: Bewegungssteuerungs-Engine | CNC-Interpolator + NURBS + RTCP + Look-Ahead | 6-Achs-koordinierte Bahnplanung, 1000-Block-Look-Ahead, KI-Vorsteuerung | C++ Kern, Python-Skripterweiterungen |
| L5: KI-Runtime | ONNX Runtime + RKNN + TensorFlow Lite | Heterogenes Scheduling (NPU+GPU+CPU), Modell-Hot-Swap, Föderales Lernen-Client | Offene Modellformate, kundentrainierte Modelle einsetzbar |
| L6: Anwendungsschicht | ANYUI Low-Code HMI + CAD/CAM + Python SDK | Drag-and-Drop HMI, CAD-Import automatische Werkzeugweggenerierung, Cloud-Prozessbibliotheks-Sync | VS Code + Git Workflow, keine Herstellerbindung |
💡 Kernaussage:
Der Kern des Paradigmenwechsels: Traditionelle SPS bedeutet „ein Gerät kaufen"; die Meitong-Architektur bedeutet „eine Infrastruktur bereitstellen". Erstere ist bei Nutzung fertig; letztere wird durch kontinuierliches föderales Lernen umso genauer und intelligenter, je mehr sie genutzt wird – dies ist eine „Schwarmintelligenz-Evolutionsfähigkeit", die geschlossene Systeme niemals erreichen können. So wie Android Nokias Symbian ablöste, um die Smartphone-Ära zu definieren, definiert Meitong das Industriesteuerungs-Betriebssystem für die KI-Ära.
XVIII. Software-Architektur-Design: Zeichnungsimport und KI-Programmierplattform

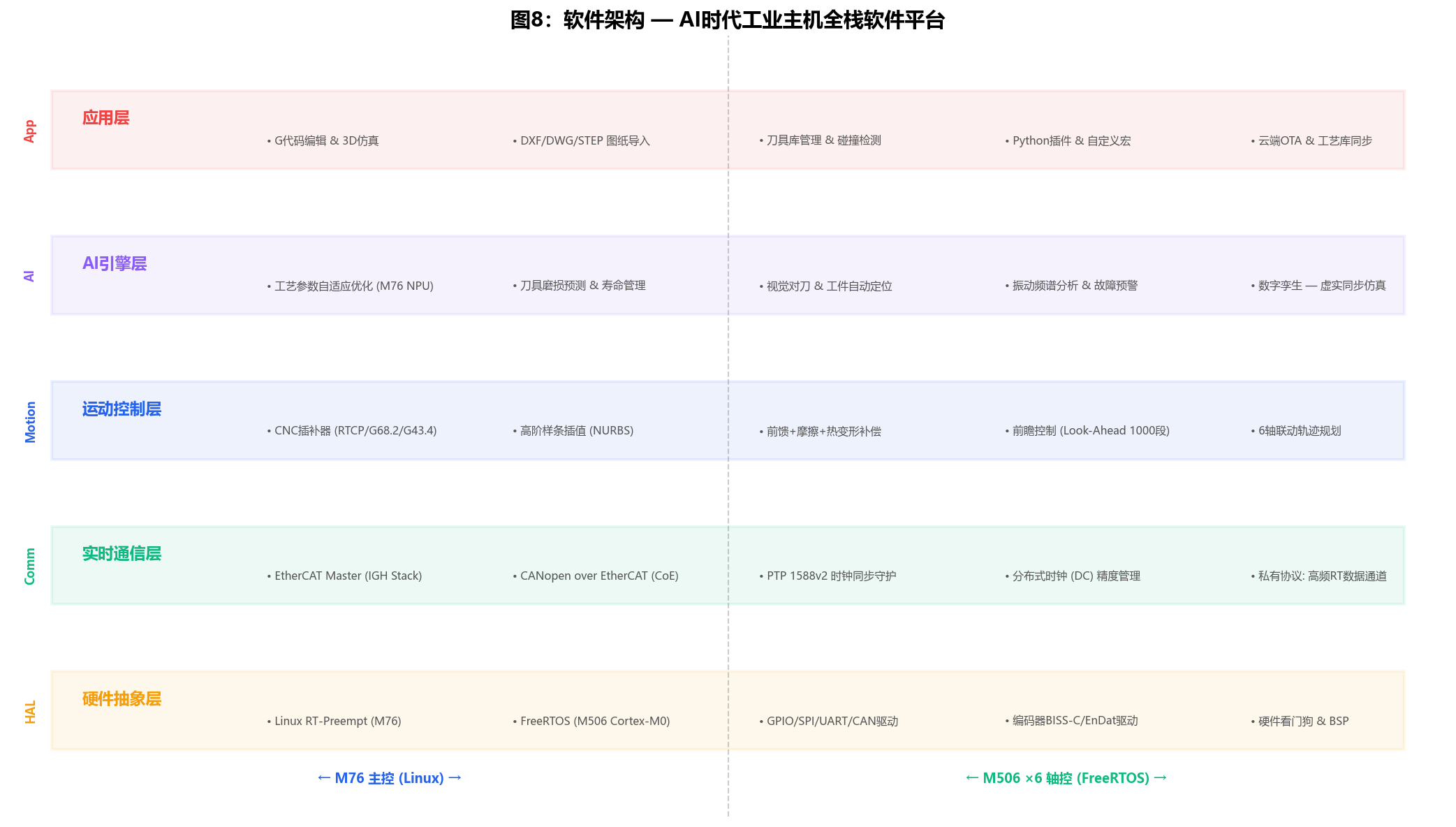

Abbildung 8: Full-Stack-Software-Architekturschichten – M76 Linux Hauptsteuerung + M506 FreeRTOS Achsensteuerung
10.1 Fünf-Schichten-Software-Stack
Schicht 1: Hardware-Abstraktionsschicht (HAL) — Linux RT-Preempt (M76) + FreeRTOS (M506 Cortex-M0), einschließlich BISS-C/EnDat Encoder-Treiber, SPI/CAN/UART-Treiber, Hardware-Watchdog.
Schicht 2: Echtzeit-Kommunikationsschicht — Open-Source IGH EtherCAT Master Protokollstack + CANopen over EtherCAT (CoE) + PTP 1588v2 Takt-Daemon + proprietärer RAW Ethernet Hochfrequenz-Datenkanal.
Schicht 3: Bewegungssteuerungsschicht — CNC-Interpolator (unterstützt RTCP/G68.2 5-Achs-Werkzeugspitzenverfolgung, G43.4 Werkzeuglängenkompensation), NURBS-Hochordnungs-Spline-Interpolation, Vorsteuerung + Reibung + Thermische Verformungskompensation, 1000-Block-Look-Ahead-Steuerung, 6-Achs-koordinierte Bahnplanung.
Schicht 4: KI-Engine-Schicht — Bereitgestellt auf M76 NPU (6 TOPS) und optionaler RK1828 NPU (20 TOPS):
- Adaptive Prozessparameter-Optimierung: Echtzeitanpassung von Vorschubgeschwindigkeit und Spindeldrehzahl basierend auf Material/Werkzeug/Bearbeitungsbedingungen
- Werkzeugverschleißvorhersage: Werkzeuglebensdauermanagement basierend auf Spindelstrom-Spektralanalyse, Genauigkeit ±5%
- Bildverarbeitungs-gestütztes automatisches Werkzeugeinmessen/Positionieren: MIPI-CSI-Kamera + NPU-Inferenz, Einmessgenauigkeit ±2μm
- Schwingungsspektrumanalyse: MEMS-Beschleunigungssensor FFT → Rattern-Warnung → aktive Parameteranpassung
- Digitaler Zwilling: Virtuell-physikalisch synchronisierte Simulation, Kollisions- und Gouge-Überprüfung vor der Bearbeitung
Schicht 5: Anwendungsschicht — G-Code-Editor & 3D-Bearbeitungssimulation, DXF/DWG/STEP/IGES-Zeichnungsimport, Werkzeugbibliotheksverwaltung & Kollisionserkennung, Python-Plugins & benutzerdefinierte Makros, Cloud-OTA & Prozessbibliotheks-Synchronisation.
10.2 Programmierplattform und Zeichnungsimport
💡 Kernaussage:
Designphilosophie: „Jeder kann programmieren" – Kein G-Code-Experte mehr nötig. Von CAD-Zeichnung → KI-automatische Werkzeugweggenerierung → 3D-Simulationsvorschau → Ein-Klick-Bearbeitung wird der gesamte Workflow auf dem M76-Host abgeschlossen.
- Zeichnungsformat-Unterstützung: DXF/DWG (2D-Planar), STEP/IGES (3D-Volumenkörper), STL (3D-Druck), SVG/HPGL (Lasergravur)
- CAM-Engine: Basierend auf Open-Source-C++-Kernel (ähnlich FreeCAD Path-Modul); M76 8-Kern-parallele Werkzeugwegberechnung; komplexe Oberflächen-Werkzeugweggenerierung <30 Sekunden
- Programmiersprache: Standard G-Code (RS-274/NGC) + Python-Skripterweiterungen (unterstützt numpy-Bahnberechnung, benutzerdefinierte kinematische Modelle)
- 3D-Simulation: M76 Mali G52 GPU Echtzeit-Werkzeugweg-Rendering, Voxel-Kollisionserkennung
XIX. Definition des industriellen Hosts der KI-Ära
💡 Kernaussage:
Was ist ein „Industrieller Host der KI-Ära"? Es ist nicht lediglich eine CNC-Steuerung, die G-Code ausführt, sondern ein intelligenter Edge-Knoten, der Wahrnehmung—Entscheidung—Ausführung—Evolution in einem integriert.
Die Kernfähigkeit einer traditionellen industriellen Steuerung besteht darin, „präzise zu wiederholen" – das Werkzeug präzise nach einem voreingestellten Programm zu bewegen. Die Kernfähigkeit eines industriellen Hosts der KI-Ära besteht darin, „intelligent zu adaptieren":
| Dimension | Traditionelle industrielle Steuerung | Industrieller Host der KI-Ära (Meitong-Lösung) |
|---|---|---|
| Wahrnehmung | Encoder (Position) + Endschalter (binär) | Encoder + Bildverarbeitung + Kraft + Vibration + Temperatur + Akustik – multidimensionale Wahrnehmungsfusion |
| Entscheidung | Feste PID-Parameter + voreingestellte Prozesstabellen | NPU-Echtzeit-Inferenz: dynamische PID-Abstimmung + Prozessparameter-Selbstoptimierung + Anomalieerkennung |
| Ausführung | G-Code zeilenweise Interpretation und Ausführung | KI-unterstützte Bahnplanung + prädiktive Vorsteuerung + aktive Störgrößenunterdrückung |
| Evolution | Manuelle Abstimmung (Tage-/Wochenskala) | Online-Lernen (Minutenskala): Bearbeitungsergebnis-Rückmeldung → Modell-Feinabstimmung → kontinuierliche Genauigkeitsverbesserung |
| Konnektivität | Feldbus (isoliert) | OPC UA + MQTT + 5G → Cloud-Prozessbibliotheksfreigabe → geräteübergreifender Erfahrungstransfer |
Die 6 TOPS NPU des M76 ist die Hardware-Grundlage für die Erreichung der „intelligenten Adaption". Am Beispiel der Werkzeugverschleißvorhersage: Die NPU führt ein leichtgewichtiges 1D-CNN-Modell (~2MB) aus, das eine Echtzeit-Frequenzbereichsanalyse des Spindelstroms durchführt und eine Warnung 200ms vor einem Werkzeugbruch ausgibt – etwas, das auf einem traditionellen DSP Dutzende Sekunden FFT-Berechnung erfordern würde.
XX. Zusammenfassung und Ausblick
12,5× Genauigkeit gegenüber Inovance 6,25× Genauigkeit gegenüber Siemens 90%+ BOM heimischer Anteil
Dieser Artikel hat die Machbarkeit – sowohl theoretisch als auch ingenieurtechnisch – des 6-Achs-Sub-100nm-Bewegungssteuerungssystems basierend auf der Meitong IoT M76 (RK3576J) + M506 (RK3506G2) Dual-Chip-Heterogenarchitektur demonstriert:
- Architekturinnovation: 6 dedizierte M506-Kerne ersetzen ein einzelnes FPGA; jede Achse erhält ihren eigenen Cortex-M0-Echtzeitkern; Lageregelkreis-Bandbreite von 250Hz auf 800Hz erhöht (3,2×)
- Präzisionsdurchbruch: 27bit Encoder + KI-Thermoverformungskompensation + Störgrößenbeobachter → praktisch erreichbare ±80nm – 12,5× besser als Inovance, 6,25× besser als Siemens

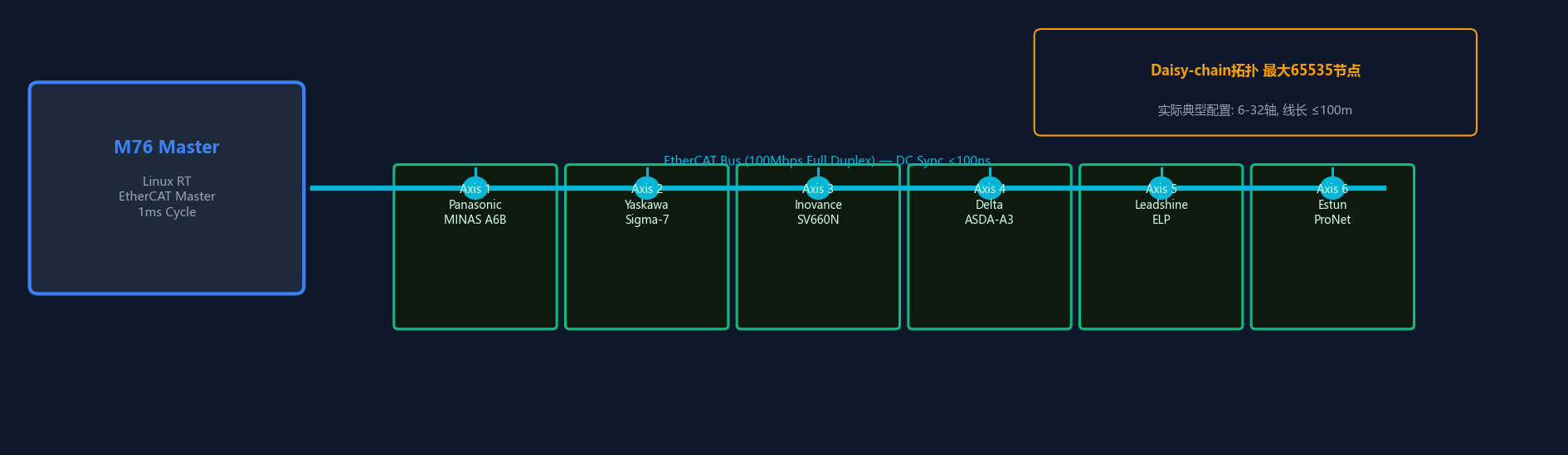

- Synchronisationsgarantie: EtherCAT DC (≤100ns Jitter) + PTP 1588v2 (≤50ns systemübergreifend) Zwei-Schichten-Taktarchitektur
- Sicherheitsgarantie: M76 1+1 + M506 N+1 Vollredundanz-Hot-Backup; Failover <50ms ohne Ausfallzeit
- Heimische Autonomie: Kernkomponenten-Heimanteil >90%; von CPU (Rockchip) über PHY (Motorcomm) bis Isolation (ChipAnalog) bis Servo (Inovance) – vollständig heimische Lieferkette
- KI-nativ: 6 TOPS NPU-gesteuerte Prozessoptimierung, Werkzeugvorhersage und Bildverarbeitungsausrichtung – Definition der Fähigkeitsgrenzen des „industriellen Hosts der KI-Ära"
- Anwendungs-Benchmarking: Gegenüber der aktuellen Markt-TY-D1-Lasersteuerplatine wird ein Generationssprung von 50× oder mehr in Rechenleistung, Genauigkeit, Achsen und KI-Fähigkeit erreicht
✅ Schlüsseldaten:
Nächste Schritte: M76+M506-Entwicklungsboards sind jetzt verfügbar. Wir empfehlen, die Prototypvalidierung in zwei Szenarien zu priorisieren: Laser-Präzisionsbearbeitung (Femtosekunden/Pikosekunden) und Halbleiterverpackung (Die-Bonder/Drahtbonder) – beide erfordern höchste Genauigkeit (<1μm) und haben den dringendsten Bedarf an heimischen Alternativen. Bitte kontaktieren Sie tomyao@bestom.net, um ein Evaluierungskit zu erhalten.
Shenzhen Meitong IoT Technology Co., Ltd. · 0755-27216756 · tomyao@bestom.net · www.bestom.net
Dokument erstellt am 11.06.2026 · Basierend auf M76/M506/M88/RK1828 Produktdatenblättern · Genauigkeitsdaten sind theoretische Berechnungen; die praktisch erreichbare Genauigkeit unterliegt der Prototypvalidierung
Dieser Artikel wurde zuerst auf dem WeChat Official Account „BesTom百斯通" veröffentlicht. Suchen und folgen Sie für weitere technische Lösungen zu heimischen industriellen Core-Boards und KI-Edge-Computing.
Für Musteranfragen / technische Beratung kontaktieren Sie uns bitte über den Official Account.
